LCR數字電橋的原理是通過測量待測元件兩端的電壓和電流向量，結合相敏檢波與數字信號處理技術，運用矢量形式的歐姆定律計算阻抗參數。lcr數字電橋可以精確測量電子元件的電感（L）、電容（C)、電阻（R）和阻抗（Z）參數，并支持品質因數（Q)、損耗因數（D）等衍生參數的獲取。
lcr數字電橋基本原理框圖：

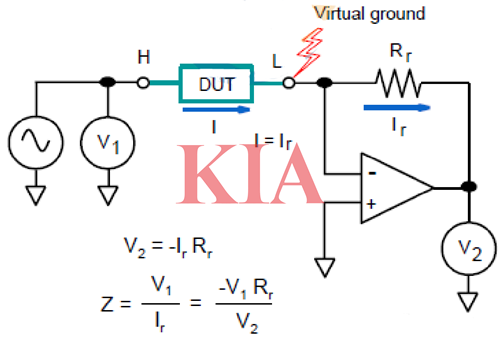

由信號源發生一個一定頻率和幅度的正弦交流信號，這個信號加到被測件 DUT上產生電流流到虛地“OV”，由于運放輸入電流為零，所以流過 DUT 的電流完全流過 Rr，最后根據歐姆定律 DUT 的阻抗: Z=-V1*Rr/V2。因為運算放大器虛地功能的引入，使這種測量方法的精度和抗干擾能力產生了質的飛躍。
如何測量電壓與電流的相位差？
1.過零比較+時間測量技術

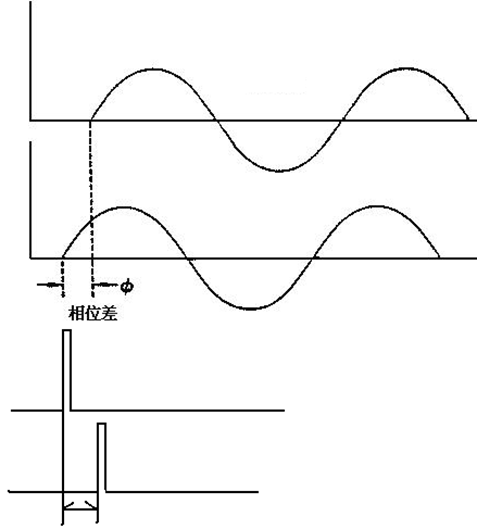

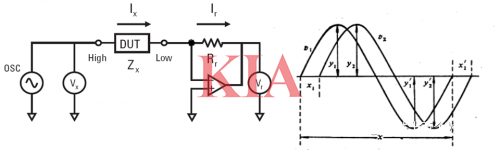

通過用過零點出發一個電平的方式，再測量兩個過零點之間的時間差。
2.模擬乘法器

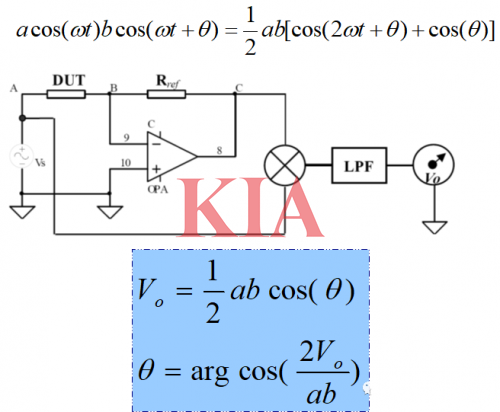

將兩個信號進行乘法。既然可以獲取角度值，則可以獲得阻抗值。
