貼片mos管引腳圖,貼片mos管引腳定義-KIA MOS管


貼片mos管引腳定義

貼片MOS管的引腳包括:柵極(Gate,G)、源極(Source,S)和漏極(Drain,D),其中柵極用于控制電流通斷,源極和漏極用于電流傳導,且兩者在結構上可互換。

引腳功能:

1.柵極(G):控制端,施加電壓以開啟或關閉電流通道。

2.源極(S):電流輸入端,通常連接電源或信號源。

3.漏極(D):電流輸出端,連接負載或下一級電路。

貼片mos管引腳圖

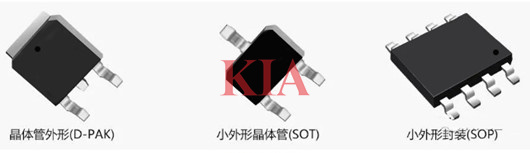

表面貼裝式是MOSFET的管腳及散熱法蘭焊接在PCB板表面的焊盤上。典型表面貼裝式封裝有:晶體管外形(D-PAK)、小外形晶體管(SOT)、小外形封裝(SOP)等。

貼片mos管引腳

近年來,由于插入式封裝工藝焊接成本高、散熱性能也不如貼片式產品,使得表面貼裝市場需求量不斷增大,也使得TO封裝發展到表面貼裝式封裝。TO-252(又稱之為D-PAK)和TO-263(D2PAK)就是表面貼裝封裝。

貼片mos管引腳

TO-252是一種塑封貼片封裝,常用于功率晶體管、穩壓芯片的封裝,是目前主流封裝之一。

采用該封裝方式的MOSFET有3個電極,柵極(G)、漏極(D)、源極(S)。其中漏極(D)的引腳被剪斷不用,而是使用背面的散熱板作漏極(D),直接焊接在PCB上,一方面用于輸出大電流,一方面通過PCB散熱;所以PCB的D-PAK焊盤有三處,漏極(D)焊盤較大。

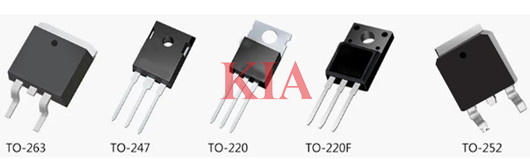

TO-263是TO-220的一個變種,主要是為了提高生產效率和散熱而設計,支持極高的電流和電壓,在150A以下、30V以上的中壓大電流MOS管中較為多見。

除了D2PAK(TO-263AB)之外,還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式,與TO-263為從屬關系,主要是引出腳數量和距離不同。

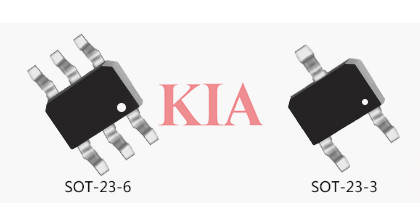

SOT(Small Out-Line Transistor)是貼片型小功率晶體管封裝,主要有SOT-23-6L、SOT-23-3L,體積比TO封裝小。

貼片mos管引腳

SOP(Small Out-Line Package)是表面貼裝型封裝之一,也稱之為SOL或DFP,引腳從封裝兩側引出呈海鷗翼狀(L字形)。材料有塑料和陶瓷兩種。

SOP封裝標準有SOP-8、SOP-16、SOP-20、SOP-28等,SOP后面的數字表示引腳數。MOSFET的SOP封裝多數采用SOP-8規格,業界往往把“P”省略,簡寫為SO(Small Out-Line)。
