高壓差降壓電源設計

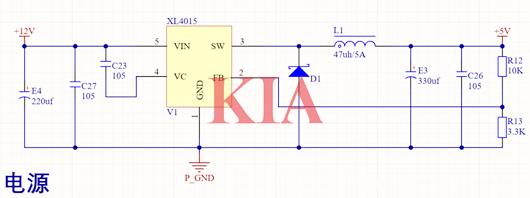

高壓差的電源設計，推薦使用開關電源進行降壓，在單片機設計中，高壓差降壓一般使用開關電源來處理，因為在高壓差的情況下，開關電源效率高，功耗小，尤其在需要輸出電流較大的情況下發熱不會太嚴重，一般單片機的供電是12V的直流，想要用它來獲取5V的直流，所以推薦使用DC-DC開關電源轉換電路，就是對DC（直流）電源進行開關，獲取DC（直流）輸出開關電源一般外部元件較多，設計布局要稍微注意，這里是常用的大電流開關電源設計（12V-5V），使用XL4015電源芯片，轉換效率可達95%，電流最高可達5A。
dcdc低壓直流降壓轉換

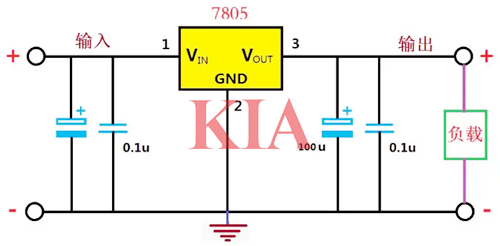

使用7805進行降壓，7805屬于常用的線性三端穩壓器，輸入電壓范圍不大于35V，輸入輸出壓差2V，最大輸出電流1.5A，下圖為原理圖，其不足之處就是效率低，特別是壓差越大時其效率越低。比如這里12V轉5V的效率為5V/12V≈41.7%。
使用7805降壓時，還需特別注意：負載電流不應太大，小于600mA最佳，還需增加散熱片。比如負載電流為600mA時，7805的功耗P=（12-5）*0.6=4.2（W）。因為電流太大時，自身功耗較大能量損失嚴重，而且散熱問題不好處理，比如負載電流高達1A時，7805的自身功耗達7W，一般的散熱器根本扛不住！若負載電流確實比較大，也可以通過分級降壓的方式進行散熱，比如12V先經過7809降壓為9V，然后在通過7805降壓為5V，這樣即使負載電流1A，那么7809的功耗為3*1=3W，7805的功耗為4*1=4W，分別給7809和7805都增加散熱片即可。
BUCK電路設計

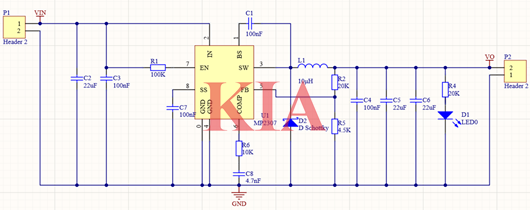

基于BUCK電路降壓原理，采用同步整流芯片MP2307結合電阻、電感、電容和肖特基二極管實現12V轉5V的功能。
