邏輯電路符號,邏輯門符號圖分享-KIA MOS管
信息來源：本站 日期：2025-11-19
邏輯電路符號是用于表示數字電路中基本邏輯關系和運算的標準化圖形符號，以直觀的方式描述輸入與輸出之間的邏輯功能。

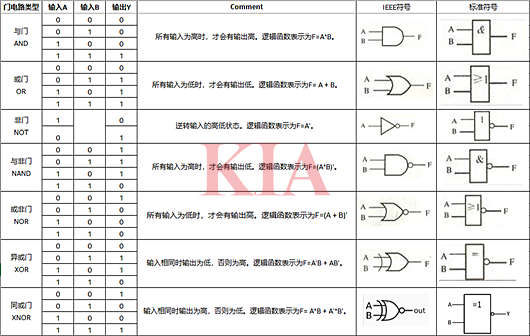

基本邏輯門符號
1.與門（AND）：符號通常為輸入端分叉、輸出端合并的圖形。功能是僅當所有輸入均為高電平（邏輯1）時，輸出才為高電平；邏輯表達式為（Y=A \land B）。
2.或門（OR）：符號輸入端為弧形連接。功能是只要有一個輸入為高電平，輸出即為高電平；邏輯表達式為（Y=A\lor B）。
3.非門（NOT）：符號為三角形加小圓圈（表示取反）。功能是輸出與輸入相反；邏輯表達式為（Y=\negA）。
4.與非門（NAND）：與門符號輸出端加小圓圈。功能是僅當所有輸入為高電平時輸出為低電平，否則為高電平。
5.或非門（NOR）：或門符號輸出端加小圓圈。功能是僅當所有輸入為低電平時輸出為高電平，否則為低電平。
6.異或門（XOR）：符號為帶特殊標記的圖形。功能是當輸入相異時輸出為高電平，相同時為低電平；邏輯表達式為（Y=A\oplus B）。
7.同或門（XNOR）：異或門符號輸出端加小圓圈。功能是當輸入相同時輸出為高電平，相異時為低電平。

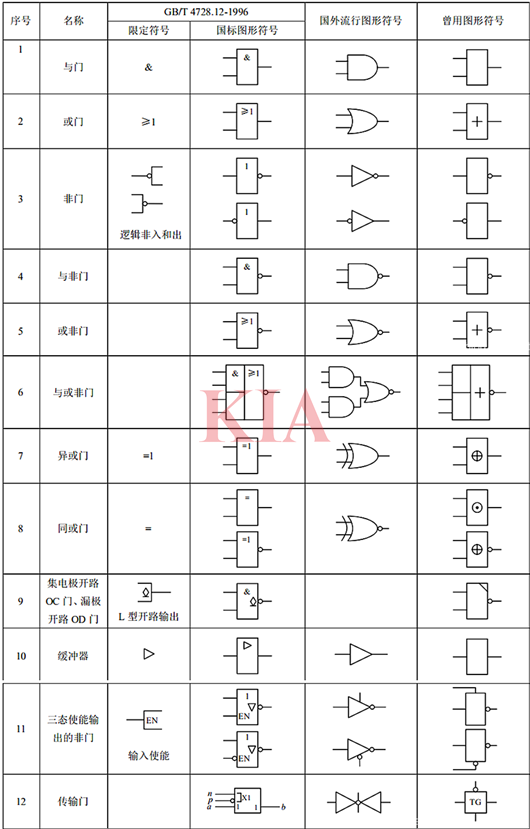

注：在表的第三列列出了限定符號，限定符號包含總限定符號、輸入/輸出限定符號、內部連接符號、方框內符號、非邏輯連接和信息流指示符號等類型。
總限定符號：用于表征邏輯單元的總邏輯功能，例如“L型開路輸出”即為集電極開路（OC門）、漏極開路（OD門）的總限定符號。
輸入/輸出限定符號：標注在邏輯單元方框的輸入端或輸出端，用于說明輸入或輸出的功能信息，例如“輸入使能”符號用于指示三態門的使能控制端功能。
