電機正反轉指通過改變三相電動機電源相序實現順時針（正轉）和逆時針（反轉）運行的技術。

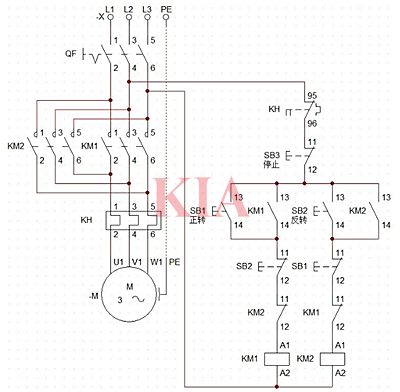

三相異步電動機正反轉控制電路
如圖所示，按鈕SB1和SB2是復合按鈕。
正反轉控制：SB1按鈕按下后，電動機正轉；SB2按鈕按下后，電動機反轉。
正反轉直接切換，不用按停止按鈕。
仿真過程
正轉

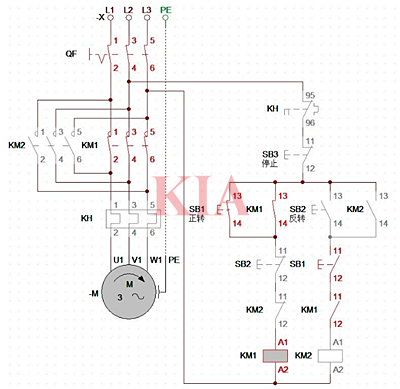

如圖2所示，先接通電源。
按下按鈕SB1時，按鈕SB1的常開觸點閉合，常閉觸點斷開。
按鈕SB1的常開觸點閉合，使接觸器KM1線圈得電，KM1常開輔助觸點閉合，KM1常閉輔助觸點斷開，KM1三對主觸點閉合，電動機得電轉動。
按鈕SB1的常閉觸點斷開，使接觸器KMI和KM2的線圈不會同時接通電源。
KM1常閉輔助觸點斷開，使按鈕SB1松開后，接觸器KM2線圈所在線路仍然開路。
反轉

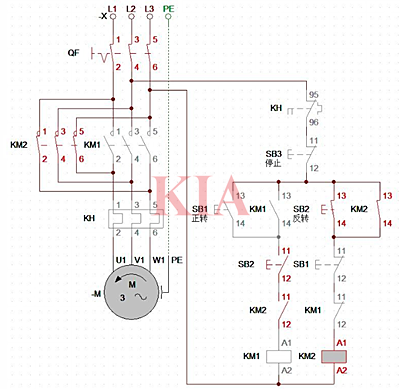

如圖3所示：
按下按鈕SB2時，按鈕SB2的常開觸點閉合，常閉觸點斷開。
按鈕SB2的常閉觸點斷開，使接觸器KM1線圈失電，KM1常開輔助觸點斷開，KM1常閉輔助觸點閉合，KM1三對主觸點斷開。
按鈕SB2的常開觸點閉合，使接觸器KM2線圈得電，KM2常開輔助觸點閉合，KM2常閉輔助觸點斷開，KM2三對主觸點閉合，電動機得電反轉。
KM2常閉輔助觸點斷開，使按鈕SB2松開后，接觸器KM1線圈所在線路仍然開路。
停止
按下按鈕SB2，電動機停止轉動。
