調速電路原理,電機調速電路圖-KIA MOS管
信息來源：本站 日期：2025-12-31
調速電路通過改變電機輸入參數（如電壓、頻率或電流）實現轉速控制。
調速電路的原理與類型

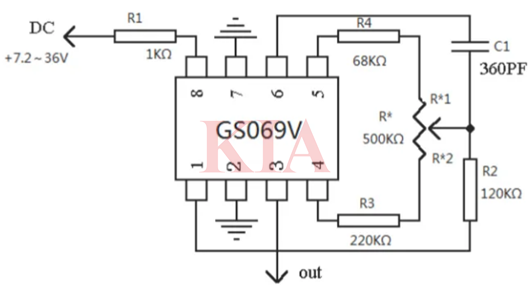

1.PWM（脈沖寬度調制）調速：通過高頻開關調節占空比，控制平均電壓。例如，用MOSFET生成方波，占空比越大，電機轉速越高。效率達90%以上，適用于直流無刷電機。
2.可控硅/晶閘管調速：利用相位角控制交流波形導通時間。例如，雙向晶閘管配合電位器調節電容充電時間，改變風扇轉速。成本低但低速效率較差。
3.變極調速：切換電機繞組接線方式（如4形轉YY形），改變磁極對數。例如，雙速電機通過接觸器切換，實現1450RPM（低速）到2900RPM（高速）的階梯調速。

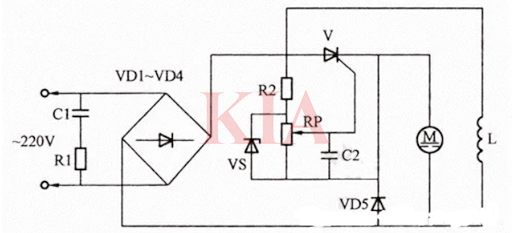

直流電動機調速電路
將交流電壓經橋式整流后的直流電壓，通過晶閘管V加到直流電動機的電樞上。調節電位器RP的值，則能改變V的導通角，從而改變輸出直流電壓的大小，實現直流電動機調速。本電路操作簡單，在小容量直流電動機及單相串勵式手電鉆中得到廣泛應用。為了使電動機在低速時運轉平穩，在移相回路中接入穩壓管VS，以保證觸發脈沖的穩定。VD5起續流作用。只要調節RP的電阻值就能實現調速。

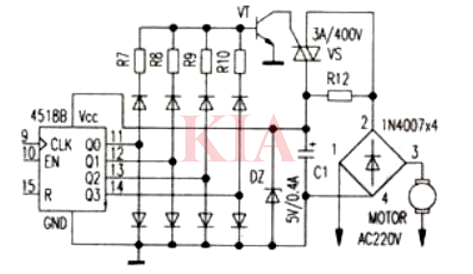

可控硅電機調速電路
前級控制電路的電源供給電壓從穩壓管DZ兩端取得，R12為啟動電阻。VT必須選擇BVceo大于400V的中功率管。穩壓管DZ的額定電流必須大于電風扇堵轉時的電流(一般電風扇的堵轉電流約300mA），其穩定電壓為5V。
電動工具調速開關電路
電動工具調速開關主要是通過電動工具輸入的電流不同來繼續調速的，直流電動機與交流電動機的電流都不一樣，然后在電流的轉換間調節速度。
