KND3508B是KIA半導體一款80V/70A、TO-252封裝的MOS管，憑借低導通電阻、低柵電荷、高雪崩能力，廣泛用于逆變器、開關電源、鋰電池保護板、電機驅動等場景。下文是具體參數、引腳定義、選型對比、可直接替換型號，方便工程師快速選型與替代備貨。
KND3508B參數引腳
KND3508B是N溝道場效應管，VDS=80V，ID=70A，RDS(on)=8.7mΩ，低導通電阻、低柵電荷、高雪崩能力；采用TO-252貼片封裝，體積小、散熱好，適合高密度PCB設計；經過100%雪崩測試，可靠性強，符合RoHS無鉛環保標準，是逆變器、電源、保護板的高性價比方案。
關鍵參數：
漏源電壓VDSS：80V
連續漏極電流ID：70A@25℃，45A@100℃
脈沖漏極電流IDM：300A
導通電阻RDS(on)：8.7mΩ@VGS=10V,ID=40A
柵源電壓VGSS：±20V
閾值電壓VGS(th)：2.0–4.0V（典型3.0V）
總柵極電荷Qg：90nC
單脈沖雪崩能量EAS：260mJ
封裝形式：TO-252（貼片）
工作溫度：-55℃~+150℃
引腳定義（TO-252）
1腳：Gate（柵極）
2腳：Drain（漏極）
3腳：Source（源極）

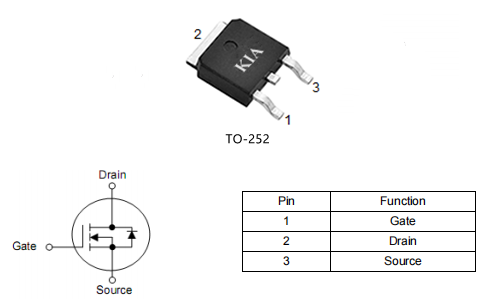

80v70a場效應管,KND3508B引腳圖

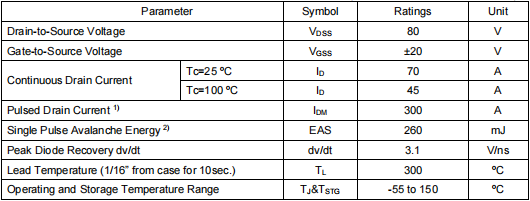

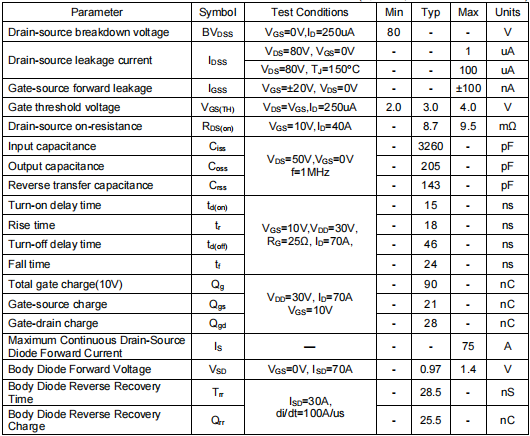

80v70a場效應管,KND3508B規格書
80v70a場效應管,KND3508B直接替代型號（同腳位/同參數/直接代換）
以下型號VDS≈80V、ID≥65A、封裝TO-252，可不改板、直接替換KND3508B：
HY1708/HY1908
80V/80A，TO-252，導通電阻接近
適配：電動車控制器、逆變器、電源
AP9980GH
80V/21.3A（小電流版本）
適合：低功耗替代、小功率電源
AP85T08GS
80V/75A，TO-263兼容TO-252布局
適合：需要略大電流的升級替代
JMSH0805系列（捷捷微）
80V/60A–130A，TO-252
適合：逆變器、電機驅動、保護板
市場通用型號：75N08/80N07類
80V/70A等級，TO-252
適合：批量備貨、成本優先
80v70a場效應管,KND3508B典型應用場景
逆變器主功率管
開關電源、DC-DC轉換器
鋰電池保護板、BMS
電動車控制器、直流電機驅動
工業控制、大功率負載開關
