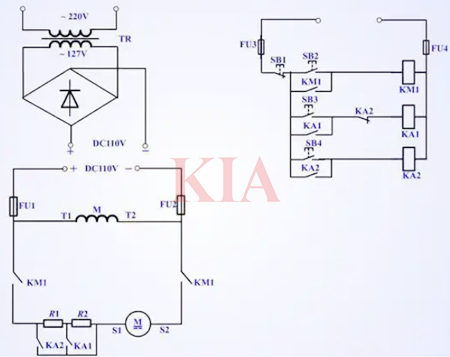

電路分為三部分，因為是直流電機所以要有整流電路，外加主電路和控制電路。主電路的電源是交流220伏的，控制線路的接入電源是380伏。最主要的三個電氣原件，一個KM1和2個中間繼電器，它們的線圈工作電壓都是380伏。

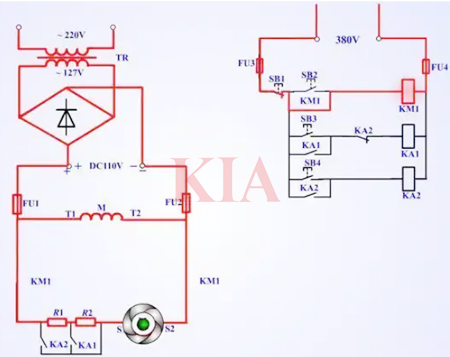

電源是交流220伏，經過變壓器變為交流127伏，再經過整流電路變為直流110伏。三個按鈕開關控制三個速度，當按下SB2的時候，接觸器KM1自鎖，這時候等于電機串了R1R2兩個電阻，是最低速狀態。
如果想增加速度，可以按下按鈕開關SB3，這時候繼電器KA1會自鎖。同時它的常開點會閉合，電流跳過R2直接連接電機，實現了加速。
需要最快速就按下按鈕開關SB4,這時候KA2自鎖，同時它的常閉點斷開使KA1斷電，常開點閉合直接跳過R1電阻。

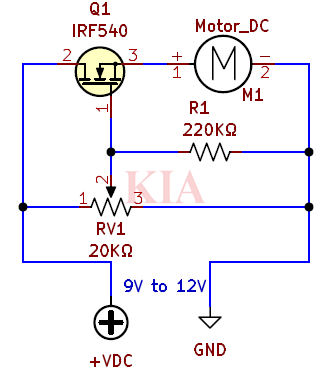

540功率MOSFET VI 特性用于控制直流電機的速度，電機的正偏置端子連接到MOS管的源極端子，負端子連接到Gnd。 MOS管的漏極引腳直接連接到電源正極引腳。柵極端子連接到 RV1 的可變引腳。通過改變 RV1，不同電平的電壓將到達MOS管的柵極端子。根據柵極電壓，流經MOS管 (ID) 的電流會發生變化，從而導致直流電機的電壓水平發生變化。直流電機的速度也會發生變化。
