Boost升壓電路原理

階段1：開關管導通（Q閉合）

電流路徑：Vin→電感L→開關管Q→地。

此時電感L中有電流流過，快速儲存能量（彈簧被壓縮），電感兩端產生“左正右負”的電壓，電流越來越大（儲能越來越多）。

二極管D此時被反向截止（因?yàn)殡姼杏覀?cè)接開關管到地，電壓接近0，二極管正極接電感左側，負極接輸出端，不通）。

階段2：開關管斷開（Q打開）

開關斷開后，電感L的電流不能突變，會產生“左負右正”的高感應電壓（因?yàn)橐S持電流方向），這個電壓會和輸入電壓 Vin疊加，一起通過二極管D輸出。

電流路徑：電感L→二極管D→負載→地→Vin→電感L（形成回路）。

此時電感釋放能量，疊加輸入電壓，輸出一個比Vin高的電壓Vout，同時給電容C充電（電容儲存能量，維持輸出穩定）。

最終結果：開關不斷通斷，電感在導通時儲能，斷開時釋放能量并與輸入電壓疊加，電容平滑輸出，最終得到穩定的高電壓Vout。開關導通時間越長（占空比越大），電感儲存的能量越多，輸出電壓越高（始終高于輸入電壓）。

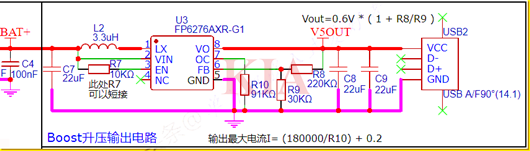

充電寶升壓電路圖

圖為鋰電池Boost升壓同步整流電路。

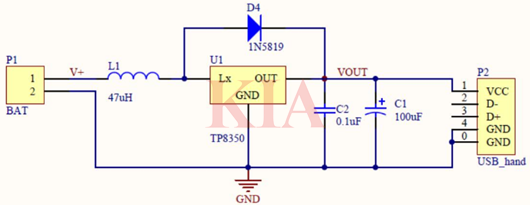

移動電源充電寶升壓電路

上圖是一個升壓電路，P1可接入一節1.5V（或多節并聯）干電池，通過TP8350升壓為5V的標準USB供電電壓，用于手機、MP3、MP4等數碼產品供電或充電。

充電寶、移動電源場效應管選型指南

KIA半導體針對充電寶升壓電路、降壓電路、電池保護等核心場景，推出多款適配充電寶、移動電源的場效應管，具有低Rds(on)、低柵極電荷、高效散熱、小封裝的核心優勢，廣泛應用于充電寶、快充移動電源、大功率移動電源等產品。

KND3080是N溝道增強型功率MOSFET，核心參數：30V，80A，Rds(on)=4.3mΩ，封裝形式：TO-252，具備體積小巧、散熱性能優異、導通損耗低的特點，廣泛應用于充電寶電池保護電路，適配小型便攜充電寶、迷你移動電源，開關響應快，能有效降低充電寶待機功耗，提升能量轉換效率，適配鋰電池保護的低損耗需求。

KNP3306A，N溝道MOSFET，核心參數：60V，80A，Rds(on)=7mΩ，封裝形式：TO-252/TO-263，熱穩定性強，抗電壓脈沖能力優異，適用于充電寶升壓電路、降壓電路、大電流輸出控制。

KNB2808A是N溝道超大電流MOSFET，核心參數：80V，150A，封裝形式：TO-263，極限大電流承載能力，導通電阻低，適用于100W及以上超大功率充電寶、戶外移動電源的升壓電路、大電流輸出控制，能滿足多設備同時快充的大電流需求，長期運行穩定可靠，有效提升移動電源的充電效率和續航能力，適配高端大功率移動電源產品。

KIA4N60H，N溝道高壓MOSFET，核心參數：600V，4A，封裝形式：TO-252，貼片小體積，適用于小型帶AC充電功能的充電寶、迷你桌面移動電源的高壓輔助電源、待機電路，體積小巧，適配移動電源小型化設計，同時具備高耐壓、抗沖擊能力強的特點，保障市電充電過程的安全性，降低待機功耗。

選型要點：充電寶、移動電源用MOSFET需重點關注漏源擊穿電壓（VDS）、連續漏電流（ID）、導通電阻（RDS(ON)）及封裝尺寸，VDS需匹配升壓/降壓電路最大電壓，ID需滿足充電/放電最大電流，低RDS(ON)可有效降低充電損耗、提升續航，小封裝則適配移動電源小型化設計需求，同時需兼顧熱穩定性，避免充電過熱。
