開關電源三種拓撲

開關電源常見的三種拓撲分為Buck（降壓型）、Boost（升壓型）和Buck-Boost（升降壓型）這三種基本類型。

Buck（降壓型）拓撲：

核心功能是將輸入的高電壓轉換為較低的輸出電壓（例如12V降至5V）。

工作原理是通過開關管的通斷控制，將輸入電壓“斬波”后經電感濾波輸出平穩直流電。

優點是結構簡單、成本低、效率高（中小功率下可達90%以上)，但缺點是輸出電壓必須低于輸入電壓，無法實現升壓。

典型應用包括家電控制板、單片機供電和USB充電器。

Boost（升壓型）拓撲：

功能正好與Buck相反，用于將輸入的低電壓提升至更高的輸出電壓（例如3.7V鋰電池升至5V）。開關管導通時電感儲能，關斷時電感產生的反向電動勢與輸入電壓疊加，通過二極管給輸出電容充電。

優點是結構簡單且升壓范圍靈活，但缺點是輸出紋波相對較大，且開關管承受的電壓等于輸出電壓。

常用于移動電源、太陽能電池板和汽車電子系統。

Buck-Boost（升降壓型）拓撲：

結合了降壓與升壓的功能，其輸出電壓既可以低于也可以高于輸入電壓，且輸入與輸出極性相反。這種拓撲的特點是能量傳遞必須先儲存在電感中，再傳輸到輸出端，因此也被稱為“純反激”拓撲。

適用于輸入電壓范圍寬廣、需要極性反轉的場景，例如利用降壓芯片通過改變電路連接方式來實現正負電源轉換。

開關電源拓撲結構

Buck

Buck拓撲同樣只有一種，且輸入輸出極性相同。舉例來說，正對正的降壓變換器能把12V變換為5V。負對負的降壓變換器能把-12V轉換成-5V。因此，輸出電壓幅值必須始終小于輸入電壓幅值。所以，降壓變換器只能降壓，不能改變極性。

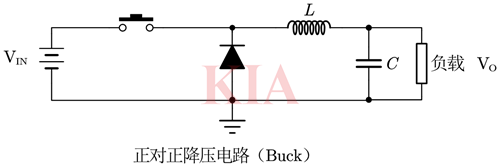

Buck電路結構如圖所示：

Boost

Boost拓撲僅有一種，且輸入和輸出極性相同。舉例來說，正對正的Boost電路能把12V變換為50V，負對負的Boost電路能把-12V變換為-50V。因此，輸出電壓幅值必須始終大于輸入電壓幅值。升壓變換器只能升壓，不能變換極性。

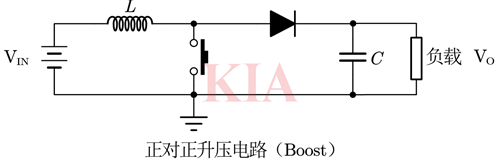

Boost電路結構如圖所示：

Buck-Boost

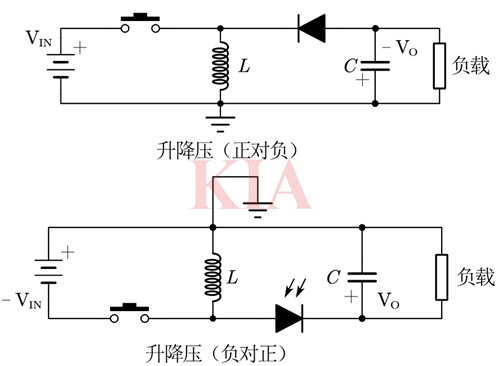

Buck-Boost根據地參考點的位置可以進一步細分為正對負型和負對正型。升降壓型拓撲的端口特性為：輸入與輸出反相；可升壓也可降壓。

電路結構如圖所示：

開關電源作為電子設備的核心供電單元，對功率器件的耐壓性、導通效率、開關速度有著嚴苛要求。KIA半導體作為國內專業的MOSFET制造商，推出了覆蓋30V-600V全電壓段的開關電源專用場效應管，憑借低導通損耗、快速開關特性、高可靠性優勢，廣泛適配電源適配器、LED驅動、DC-DC轉換器、工業UPS、PFC功率校正等全場景開關電源應用，下面是型號推薦與參數指南。

KIA半導體場效應管應用于開關電源選型推薦

一、30V低壓系列（小功率開關電源、DC-DC模塊專用）

適配30V以內低壓開關電源、車載輔助電源、鋰電池供電系統、小功率DC-DC轉換器，主打超低內阻、大電流、貼片小體積，完美滿足低壓高效電源設計需求。

KND3080

N溝道增強型功率MOSFET，核心參數：30V，80A，Rds(on)=4.3mΩ，封裝形式：TO-252，具備體積小巧、散熱性能優異、導通損耗低的特點，廣泛應用于小型開關電源、便攜式適配器、低壓DC-DC轉換模塊。

KIA2803AB

N溝道大功率MOSFET，核心參數：30V，150A，Rds(on)=2.2mΩ，封裝形式：TO-263，超大電流承載能力，散熱效率高，適用于大電流低壓開關電源、同步整流電路、大功率DC-DC轉換器。

二、60V中壓系列（通用開關電源、大功率適配器專用）

覆蓋60V主流開關電源場景，兼顧耐壓性能與電流承載能力，適配通用開關電源、大功率電源適配器、工業直流電源、電動車載開關電源，是中低壓電源方案的主流選型。

KNP3306A

N溝道MOSFET，核心參數：60V，80A，Rds(on)=7mΩ，封裝形式：TO-220，熱穩定性強，抗電壓脈沖能力優異，適用于通用開關電源、大功率直流電源、工業輔助電源。

三、80V系列（大功率開關電源、工業電源專用）

專為80V大功率開關電源、工業級電源、電動車充電器、高壓直流電源設計，高耐壓、大電流、低導通電阻，滿足重載長時間穩定工作需求。

KNB3308A/KNB3308B

N溝道MOSFET，核心參數：80V，80A，低導通電阻，封裝形式：TO-263，封裝靈活，性價比高，適用于開關電源同步整流、電源控制電路、BMS配套電源。

KNB2808A

N溝道超大電流MOSFET，核心參數：80V，150A，封裝形式：TO-263，極限大電流承載能力，適用于超大功率開關電源、大電流電源驅動、工業級供電系統。

四、100V系列（高壓開關電源、工業控制電源專用）

KIA3510A

N溝道功率MOSFET，核心參數：100V，75A，Rds(on)=9mΩ，封裝形式：TO-220/TO-252/TO-263，多封裝可選，高壓穩定性強，適用于工業高壓開關電源、高壓DC-DC轉換器、大功率電源控制電路。

五、500V-600V超高壓系列（大功率開關電源、PFC、UPS專用）

面向220V市電輸入的大功率開關電源、有源功率因數校正（PFC）電路、工業UPS電源、高壓LED驅動，超高耐壓，抗沖擊能力強，完美適配高壓大功率電源拓撲。

KIA10N60H

N溝道超高壓MOSFET，核心參數：600V，10A，封裝形式：TO-220/TO-252，開關速度快，穩定性高，是小功率高壓開關電源、電源適配器、LED驅動的經典選型。

KIA28N50HF

N溝道大功率高壓MOSFET，核心參數：500V，28A，封裝形式：TO-220/TO-3P，超大功率承載能力，適用于大功率開關電源、PFC功率校正電路、工業UPS電源。

KIA開關電源MOSFET選型總結

1、低壓小功率開關電源，優先選擇30V系列KND3080、KIA2803AB，小體積高效率；

2、通用中壓電源方案，首選60V系列KNP3306A，適配場景廣，性價比高；

3、大功率工業電源、電動車充電器，推薦80V全系列型號，大電流高可靠；

4、市電輸入高壓開關電源、PFC電路，直接選用500V-600V高壓系列型號，安全穩定。

KIA半導體全系列開關電源專用MOSFET，均通過嚴苛可靠性測試，符合RoHS環保標準，完美適配開關電源PWM控制、同步整流、過壓過流保護等核心功能，也是電源工程師選型的優質替代型號。
