LED恒流源電路通過負反饋閉環機制動態調節輸出電流，確保LED負載電流不受電源電壓或溫度變化影響，維持亮度穩定。其核心由采樣電阻、基準電壓源、誤差放大器和調整元件（如MOSFET）構成，通過實時比較與調整實現恒流控制。
led恒流源電路圖

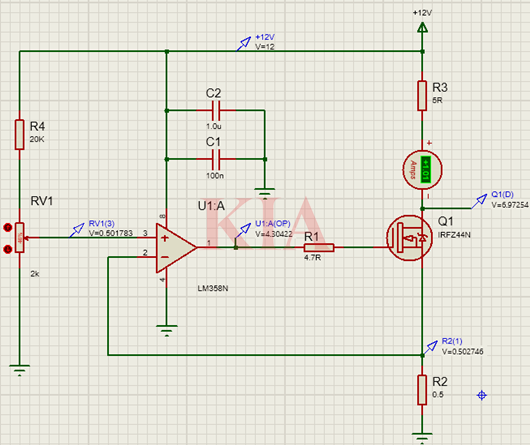

下圖是通過LM358N和NMOS組成輸出電流可調的恒流源電路。
工作原理：(Up是運放同相輸入端電壓、UN是運放反相輸入端電壓）：已知UP由RV1和R4串聯從+12V分壓，圖中把RV1的阻值調整到UP=0.5V，由于運放都具有虛短特性，當流過NMOS管Q1的電流大于1A時，R2兩端電壓大于0.5V，此時虛短特性發揮作用，運放輸出電壓降低，使NMOS的VGS電壓快速降低，確保UN=0.5V；反之，當流過NMOS管Q1的電流小于1A時，R2兩端電壓小于0.5V，此時虛短特性發揮作用，運放輸出電壓升高，使NMOS的VGS電壓快速升高，確保UN=0.5V；如此重復，最終就可以實現流過R2和R3的電流恒定，用于給大功率LED燈供電就可以防止類似于恒壓源供電那種因LED發熱引起的電流增大現象。
負載說明：圖中以R3模擬大功率LED負載，負載阻值在一定范圍內任意波動并不影響流過其電流值，工作電流由運放同相輸入端的參考電壓和反相輸入端的采樣電壓決定，從而實現輸出電流的恒定。
注意事項：上面電路中R2必須采用高精度，過電流能力大于1A以上并留一定余量的合金采樣電阻，這樣能確保采樣電流足夠精確。

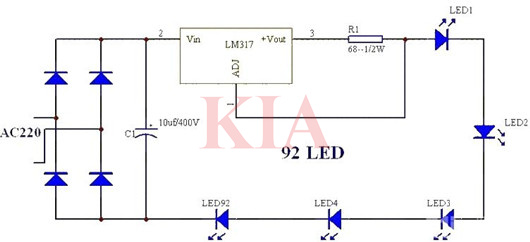

LED恒流源電路圖二
利用LM317的LED恒流源電路圖。LED要恒流供電，不然容易老化損壞。工作原理是利用317的啟探控電壓不變，再除電阻，就是恒流值；燈可以根據需求接多少個；改變R1可改變電流，電流=1.25/R1。
