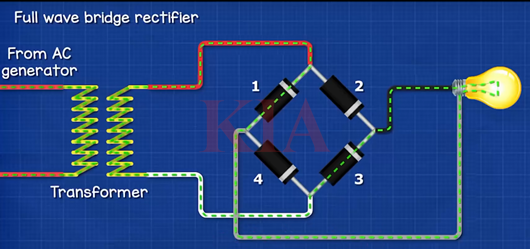

橋式整流電路主要由四個二極管（D1 - D4）組成，它們連接成一個電橋的形式。其工作過程可以分為交流輸入的正半周和負半周兩個階段：
正半周：當輸入的交流電壓處于正半周時，假設變壓器次級繞組的上端為正，下端為負。此時，二極管 D1 和 D3 處于正向偏置而導通，D2 和 D4 處于反向偏置而截止。電流從變壓器次級繞組的上端出發，經過 D1 流向負載電阻 RL，再經過 D3 回到變壓器次級繞組的下端，在負載電阻上形成上正下負的電壓。
負半周：當輸入的交流電壓處于負半周時，變壓器次級繞組的上端為負，下端為正。這時，二極管 D2 和 D4 處于正向偏置而導通，D1 和 D3 處于反向偏置而截止。電流從變壓器次級繞組的下端出發，經過 D2 流向負載電阻 RL，再經過 D4 回到變壓器次級繞組的上端，負載電阻上依然形成上正下負的電壓。
4個二極管整流電路

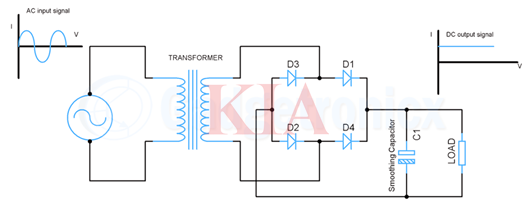

圖為橋式整流電路，使用 4個二極管背靠背連接。該電路的工作從交流電源開始，交流電源進入降壓變壓器，將高壓交流信號轉換為低壓交流電。然后，降壓的交流信號通過以橋式配置排列的二極管D1、D2、D3和D4。
在正半周期二極管D1傳導電流，因?yàn)樗钦蚱玫模⑼ㄟ^(guò)二極管D2流回交流電源的負極端子。類似地，當交流信號的負半周期通過橋式整流器時，電流流過二極管D4并流過負載電阻R。然后，它進入二極管D3回到電源的正極端子。合成輸出信號如上所示。為了進一步轉換此純直流信號，使用平滑電容器。電容器的目的是平滑該輸出信號，使輸出成為穩定的直流信號。
與全波和半波相比，橋式整流器具有顯著的優勢。
橋式整流器的輸出電壓約為輸入電壓的0.67V最大值。
輸出信號的紋波頻率將是輸入頻率的兩倍，這使得使用小型平滑電容器而不是笨重的電容器可以輕松消除紋波。
