555報警器電路,工作原理圖-KIA MOS管
信息來源：本站 日期：2026-03-13

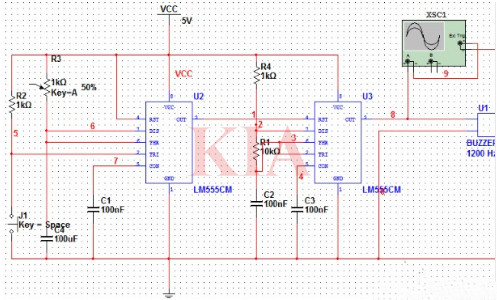

電路由四部分組成：檢測電路、定時、分頻、報警。檢測電路是用555設計成的，其2管腳連接一個觸摸片，當用手觸摸時產生一低電平，555的三管腳就產生一個時長為16.5s的高平信號，從而使第二片555的四管腳的電平為高。第二片555是一個多諧振蕩電路，當四腳為高時，電路振蕩開始，產生一頻率約為1.2KHz的脈沖信號。蜂鳴器將電信號變為聲音信號報警。

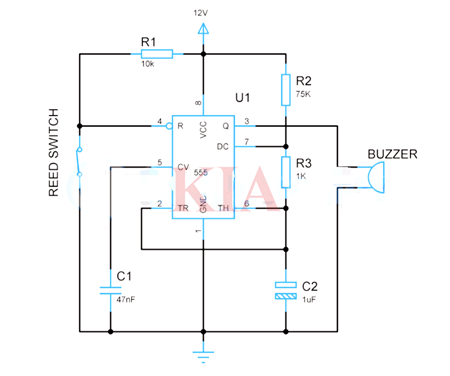

555定時器位于該電路的核心，負責產生脈沖以驅動蜂鳴器。

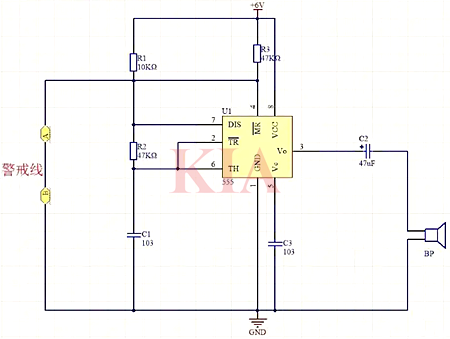

電路是用555構成的一款簡易防盜報警器，可用細銅絲作為防盜警戒線。電路原理圖見圖所示。
圖中A-B即為警戒線。正常情況下，細銅絲將555的第4腳接地使其處于強制復位狀態。一旦盜賊碰斷細銅絲，555集成電路立即解除復位進入振蕩工作狀態，振蕩過程即C1的充電、放電過程，振蕩頻率在音頻區，所以揚聲器BP發出報警聲。
