KND2803T場效應管,30V150A,to252,全參數詳解與選型替代-KIA MOS管
信息來源：本站 日期：2026-03-20
KND2803T是KIA半導體原廠研發的N溝道功率MOS管，采用先進溝槽工藝制造，主打30V耐壓、150A超大連續電流，搭配TO-252貼片封裝，兼具超低導通電阻、超快開關速度、高雪崩可靠性與優異散熱性能，全程通過100% UIS雪崩測試與ΔVds測試，無鉛環保符合RoHS標準，廣泛適配鋰電池保護、電源管理、電機驅動、電動工具等大電流場景，現貨批發供應，性價比與穩定性雙優。

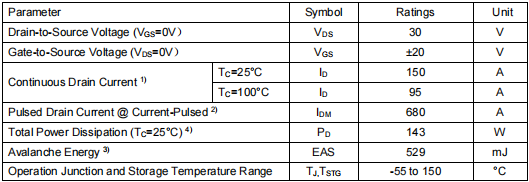

核心極限參數
漏源擊穿電壓VDSS：30V
柵源電壓VGSS：±20V
連續漏極電流ID：150/95A (Tc=25℃/100℃)
脈沖漏極電流IDM:680A
總功耗PD:143W
工作與存儲溫度TJ & TSTG:-55~150℃

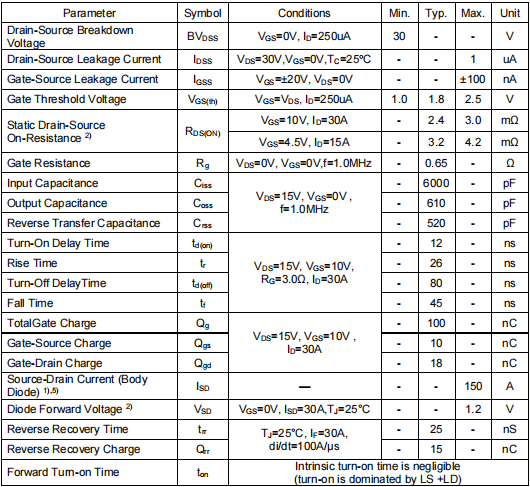

靜態電氣參數
柵極閾值電壓VGS(th):1.8V
漏源導通電阻RDS(ON):2.4mΩ
漏源漏電流IDSS：1UA
動態開關與電容參數
開通延遲時間td(on)：12ns
關斷延遲時間td(off)：80ns
總柵極電荷Qg：100nC
輸入電容Ciss：6000pF
引腳定義（TO-252封裝）
1腳：Gate（柵極，G）
2腳：Drain（漏極，D）
3腳：Source（源極，S）
封裝特點：貼片式封裝，體積小巧，散熱性能優異，適配高密度PCB布局，適合批量貼片生產。
KND2803T,30V150A引腳圖
KND2803T,30V150A規格書
KND2803T場效應管替代型號（不改板、同腳位兼容）
- 通用替代款：2803全系30V150A型號，TO-252封裝，參數完全匹配，直接代換
- 品牌替代款：AOD2810、AOD2803，30V大電流規格，TO-252封裝，無需改板
- 同性能替代：HY3015、HY3020，30V/100A-150A區間，封裝兼容，適配同場景
- 國產替代：捷捷微JMS3015系列，30V150A TO-252，性能接近，成本可控
KND2803T場效應管典型應用場景
鋰電池保護板、電池管理系統（BMS）、大電流電源管理模塊、直流電機驅動、電動工具、便攜式儲能電源、逆變器、大電流負載開關、低壓大功率供電系統
選型與使用注意事項
殼溫升高會導致連續漏極電流下降，高溫場景需預留足夠散熱空間；
柵極電壓需控制在±20V以內，避免靜電或過壓擊穿柵極；
大電流工作時，建議優化PCB布線，降低線路損耗，提升散熱效率；
30V大電流場景優先選用KND2803T，中小電流場景可降級選用KND3080。
