7805可調穩壓電路圖

通過添加兩個電阻R1和R2來實現，如圖所示。當電阻R1和R2相加時，7805輸出電壓的公式變為Vout=V固定+{R2［（V固定/R1）+I待機］}，其中V固定=5V，I待機=V固定/R1。通過改變POTR2，可以在5V和12V之間調節輸出電壓。

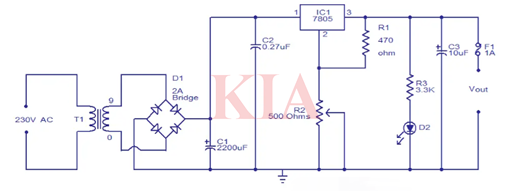

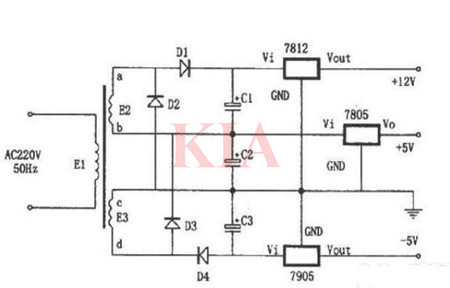

7805穩壓電源電路

該電路可以組裝在vero板上。

T1可以是230V初級、9V/5A次級降壓變壓器。

7805必須安裝散熱器。

F1可以是1A保險絲。

3～25V電壓可調穩壓電路圖

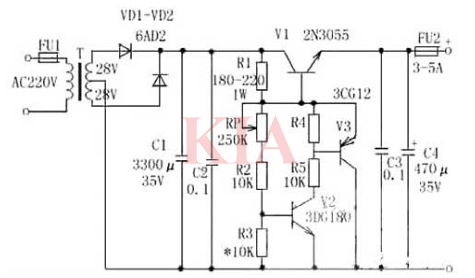

7805穩壓電源電路

此穩壓電源可調范圍在3.5V～25V之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。

工作原理：

經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、V3的發射極和集電極電壓不再變化(其作用完全與穩壓管一樣)。調節RP，可得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。
