大電流可調穩壓電源電壓可在3.5V~25V之間任意調節，輸出電流大，采用可調電壓穩壓 管電路，獲得滿意穩定的輸出電壓。

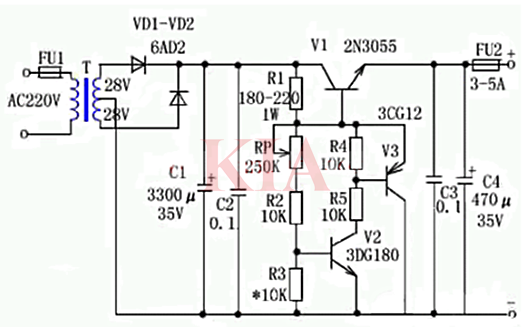

整流濾波后，直流電壓由R1提供給調節管的底座以打開調節管。當V1導通時，電壓通過RP和R2開啟V2，然后V3也導通。此時，V1、V2和V3的發射極和集電極電壓不再變化，其功能與穩壓器完全相同。通過調節RP可以獲得穩定的輸出電壓，R1、RP、R2和R3的比值決定了電路的輸出電壓。

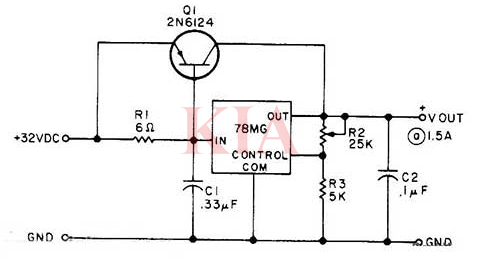

外部串聯旁路晶體管將500mA的78MG或79MG額定輸出提高到1.5A，以適用于實驗室可調電源。該電路的外部旁路晶體管無短路保護，添加具有保護作用的晶體管來避免短路。
電壓1.5-9V、電流0.2A可調穩壓電源
它由二極管VD1-VD4整流，晶體管VT2、VT3復合調整，晶體管VT4比較放大，穩壓管VD7基準電壓源，穩壓管VD5恒流源和電阻R1、R2、R3以及晶體管VT4限流保護和檢測電阻R0等部分組成。
假如輸出電壓由于某種原因（輸入電壓變化或負載電流變化)而發生變化時，比較放大部分把變化信號放大并送到調整部分，使其產生相反的變化來抵消輸出電壓的變化。
電位器RP和電阻R6對輸出電壓取樣，送到晶體管VT4比較放大部分與穩壓管VD7的基準電壓進行比較。電路中穩壓管VD5和電阻R1、R2、R3組成偏置電路，使通過晶體管VT1的集電極電流Ic變化很小，基本上可以認為是恒定的，所以一般把這部分電路稱為恒流源負載。
電路中晶體管VT5和檢測電阻RO組成過載和短路保護電路。當負載電流超過定值或短路時，檢測電阻Ro上的電壓降就會大于VT5的導通電壓（0.5V)，使VT5導通，恒流源送出的電流大部分流入VT5，減小了調整管的基極電流b從而限制了調整管的輸出電流。
