直流電機過流保護電路,原理詳解-KIA MOS管
信息來源：本站 日期：2026-04-07

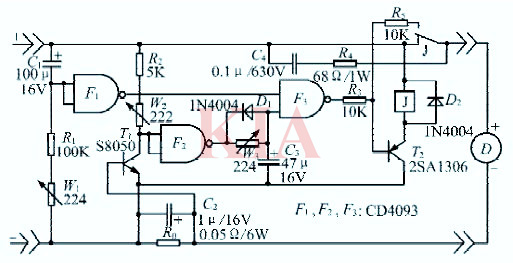

電路如圖所示，一款大功率直流電機過流保護電路：
工作原理：
R0為取樣電阻，為了減小取樣電阻，加一級可調直流電壓放大器的方法。同時通過調節放大器的放大倍數，也能相應調整保護電流。
為了在電機啟動過程中不產生誤動作，由C1、R1、W1、F1與F2組成開機保護延時電路，則啟動時，電容C1上無電壓，F(xiàn)1輸出低電平，凡為高電平，保護器不動作。經充電電容C1的端電壓逐漸升高，當升到一定時候（也就是延時時問）F1翻轉輸出高電平，F(xiàn)3的輸出則由W2、R2、T1、R0等組成的電流檢測電路控制，電機電流越大，R0的壓降也越大，T1的集電級電壓就越低，當電機電流超過保護器的保護電流時，F(xiàn)2輸出高電平，經W3、C3延時，排除干擾后，F(xiàn)3輸出低電平，J動作且自鎖，切斷電機供電回路，保護電機。如果在W3、C3構成的延時時問內，電流降回額定值，則C3上的電壓經D1迅速放電，保證保護器靈敏度一致。

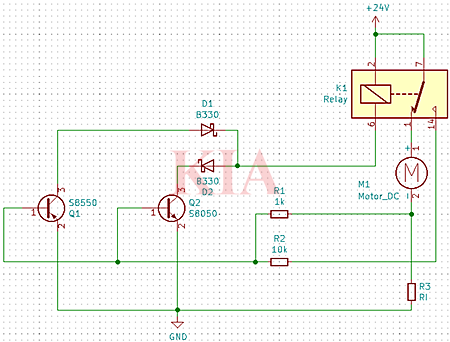

電路原理如圖所示，其中，K1為帶常開、常閉輸出的繼電器，M1為直流電機，R3為電流采樣電阻，D1 D2為持續電流大于繼電器工作電流的二極管。
整個電路輸入為+24V和GND。當需要電機正轉時，在+24V和GND上加正電壓，電機即可正轉。當需要電機反轉時，將+24V和GND反接，即電路中網絡標號+24V接電源地，網絡標號GND接電源負，電機即可反轉。當遇到限位或堵轉時，繼電器切換，電機斷電停止運行，只有重新在+24V/GND上電或切換電機運行方向才可解除保護。
工作原理：
當希望電機正轉時，+24V為電源正，GND為電源負。由于電機與繼電器常閉觸點相連，因此直接工作，當電機到達限位位置或出現錯誤堵轉后，電機工作電流增大，采樣電阻R3兩端電壓增大，電壓通過R1傳至三極管Q2，當R3兩端電壓超過三極管Q2導通電壓時，繼電器K1切換，電機斷電，同時三極管Q2B級通過R2-K1與電源正相連，因此能始終保持在導通狀態，從而繼電器也始終保持在工作狀態。此時PNP管Q1不起作用。
當希望電機反轉時，+24V為電源負，GND為電源正。電機上電時直接工作，若出現堵轉，R3電壓增大，Q1導通，繼電器切換，電機斷電，同時Q1B級通過R2-K1直接接在電源負，因此能始終保持在導通狀態，從而繼電器也始終保持在工作狀態。此時NPN三極管Q2不起作用。
