1、250V高耐壓+50A大電流，滿足大功率電源、逆變器、電機驅動嚴苛要求；
2、超低導通電阻45mΩ，發熱更低、轉換效率更高，長期運行更穩定；
3、內置快恢復體二極管，開關損耗小，抗沖擊能力強；
4、TO-220F/TO-3P雙封裝可選，適配不同設備結構設計；
5、100%可靠性測試，雪崩能量高達1250mJ，工業級品質；
6、可直接替代IRF460、FDP50N25、TK50N25等同規格型號，降低成本。

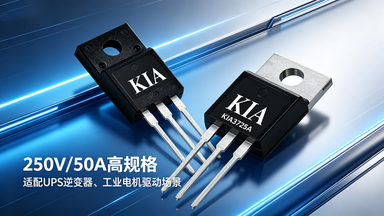

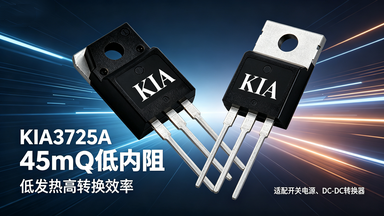

KIA3725A｜250V/50A 大功率 MOSFET 低損耗逆變器優選
信息來源：本站 日期：2026-05-06
TO-220F / TO-3P 雙封裝｜低導通電阻45mΩ｜快恢復體二極管｜適用于逆變器、開關電源、電機控制、DC-DC轉換
| 品牌型號 | 類型 | Vds | Id | Rds(on) | 封裝 | 替代關系 |
|---|---|---|---|---|---|---|
| KIA3725A | N溝道 | 250V | 50A | 45mΩ | TO-220F/TO-3P | 原廠標準品 |
| IRF460 | N溝道 | 250V | 46A | 85mΩ | TO-220 | 直接競品 |
| FDP50N25 | N溝道 | 250V | 50A | 58mΩ | TO-220 | 直接競品 |
| MTW50N25 | N溝道 | 250V | 50A | 55mΩ | TO-247 | 高壓競品 |
| SPW50N25 | N溝道 | 250V | 50A | 56mΩ | TO-247 | 直接競品 |
| TK50N25 | N溝道 | 250V | 50A | 60mΩ | TO-220F | 可升級替代 |
| 品牌 | 型號 | 替代說明 |
|---|---|---|
| IR | IRF460 | 250V 直接PIN對PIN替代 |
| ONSEMI | FDP50N25 | 性能升級 無需改板 |
| TOSHIBA | TK50N25 | TO-220F 完美兼容 |
| 國產 | MTW50N25 | 大功率場景替代 |
| 引腳 (Pin) | 功能 (Function) |
|---|---|
| 1 | Gate (柵極) |
| 2 | Drain (漏極) |
| 3 | Source (源極) |
封裝形式：TO-220F / TO-3P（引腳定義一致）
| 型號 (Part Number) | 封裝 (Package) | 品牌 (Brand) |
|---|---|---|
| KNF3725A | TO-220F | KIA |
| KNH3725A | TO-3P | KIA |
條件：TC=25℃，除非另有說明
| 參數 (Parameter) | 符號 (Symbol) | TO-220F | TO-3P | 單位 (Unit) |
|---|---|---|---|---|
| 漏源電壓 | VDSS | 250 | 250 | V |
| 柵源電壓 | VGSS | ±20 | ±20 | V |
| 連續漏極電流 @ TC=25℃ | ID | 50 | 50 | A |
| 連續漏極電流 @ TC=100℃ | ID | 25 | 25 | A |
| 脈沖漏極電流 @ VGS=10V | IDM | 200 | 200 | A |
| 單脈沖雪崩能量 | EAS | 1250 | 1250 | mJ |
| 二極管峰值恢復dV/dt | dv/dt | 5.0 | 5.0 | V/ns |
| 耗散功率 | PD | 125 | 278 | W |
| 降額系數（高于25℃） | 1.0 | 1.0 | W/℃ | |
| 焊接溫度 | TL（引腳） | 300 | 300 | ℃ |
| TPAK（本體） | 260 | 260 | ℃ | |
| 工作與存儲溫度范圍 | TJ & TSTG | -55 ~ 150 | -55 ~ 150 | ℃ |
| 參數 (Parameter) | 符號 (Symbol) | TO-220F | TO-3P | 單位 (Unit) |
|---|---|---|---|---|
| 結到環境熱阻 | RθJA | 100 | 50 | ℃/W |
| 結到殼熱阻 | RθJC | 1.0 | 0.45 | ℃/W |
條件：TJ=25℃，除非另有說明
| 參數 (Parameter) | 符號 (Symbol) | 測試條件 (Conditions) | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 單位 (Unit) |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 250 | - | - | V |
| 漏源漏電流 | IDSS | VDS=250V, VGS=0V | - | - | 1 | μA |
| VDS=200V, VGS=0V, TJ=125℃ | - | - | 100 | μA | ||
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 漏源導通電阻 | RDS(ON) | VGS=10V, ID=25A | - | 45 | 60 | mΩ |
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=250μA | 2.0 | - | 4.0 | V |
| 正向跨導 | gfs | VDS=15V, ID=20A | - | 65 | - | S |
| 輸入電容 | Ciss | VDS=25V, VGS=0V, f=1MHz | - | 3500 | - | pF |
| 輸出電容 | Coss | - | 480 | - | pF | |
| 反向傳輸電容 | Crss | - | 248 | - | pF | |
| 總柵極電荷 | Qg | VDD=100V, ID=20A, VGS=0到10V | - | 72 | - | nC |
| 柵源電荷 | Qgs | - | 25 | - | nC | |
| 柵漏電荷 | Qgd | - | 18 | - | nC | |
| 開通延遲時間 | td(on) | VDD=100V, ID=20A, VGS=10V, RG=3.9Ω | - | 18 | - | ns |
| 上升時間 | tr | - | 29 | - | ns | |
| 關斷延遲時間 | td(off) | - | 63 | - | ns | |
| 下降時間 | tf | - | 24 | - | ns | |
| 連續源漏電流 | ISD | 集成PN二極管 | - | - | 50 | A |
| 脈沖源漏電流 | ISM | 集成PN二極管 | - | - | 200 | A |
| 二極管正向壓降 | VSD | VGS=0V, IS=40A | - | - | 1.5 | V |
| 反向恢復時間 | trr | VGS=0V, IF=20A, dIF/dt=100A/μs | - | 180 | - | ns |
| 反向恢復電荷 | Qrr | - | 400 | - | μC |
