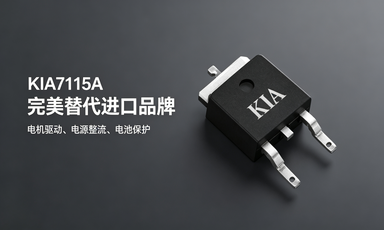

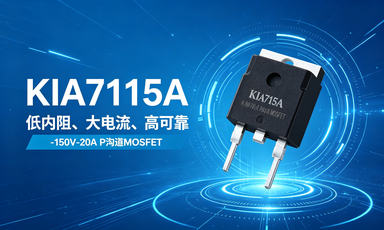

KIA7115A 貼片 MOS 管 -150V20A 原裝現貨
信息來源：本站 日期：2026-05-09
電機驅動、BLDC 無刷電機、開關電源二次側整流、負載開關、電池保護板、主板供電、LED 驅動、工控模塊、汽車電子輔助電路
| KIA7115A (KPD7115A) 核心參數總覽 | |||
|---|---|---|---|
| 型號 | KIA7115A / KPD7115A | 通道類型 | P溝道增強型功率MOSFET |
| 封裝形式 | TO-252 (DPAK) | 品牌 | KIA (KMOS Semiconductor) |
| 漏源電壓 VDS | -150V | 連續漏極電流 ID | -20A @ TC=25℃ |
| 導通電阻 RDS(on) | 153mΩ (典型值) @ VGS=-10V, ID=-10A | 柵極電荷 Qg | 30nC (典型值) @ VDS=-50V, VGS=-10V |
| KIA7115A 產品信息 | |||
|---|---|---|---|
| 型號 | KIA7115A / KPD7115A | 類型 | P溝道增強型MOSFET |
| 封裝 | TO-252 (DPAK) | 品牌 | KIA |
| 漏源電壓 VDS | -150V | 連續電流 ID | -20A |
| 導通電阻 RDS(on) | 153mΩ(典型) | 工作溫度 | -55℃ ~ +150℃ |
| 核心電氣參數 | ||||
|---|---|---|---|---|
| 參數 | 符號 | 測試條件 | 參數值 | 單位 |
| 漏源擊穿電壓 | BVDSS | ID=-250μA | -150 | V |
| 柵極閾值電壓 | VGS(th) | ID=-250μA | -2.0 ~ -4.0 | V |
| 靜態導通電阻 | RDS(on) | VGS=-10V, ID=-10A | 153(典型)/200(最大) | mΩ |
| 總柵極電荷 | Qg | VGS=-10V | 30 | nC |
| 單脈沖雪崩能量 | EAS | - | 30.2 | mJ |
KIA7115A / KPD7115A
P 溝道大電流：-150V/-20A，滿足大功率負電壓驅動
超低內阻：153mΩ 典型值，發熱小、效率高
貼片 TO-252：體積小、易貼裝、適合高密度 PCB
快速開關：低柵極電荷 30nC，高頻電路更穩定
高可靠性：100% 雪崩測試，工業級 - 55~150℃寬溫
完美替代：直接兼容國際品牌型號，無需改板
性價比高：原裝 KIA，性能對標國際品牌，成本更優
| 可直接替代競品型號 | |
|---|---|
| 品牌 | 型號 |
| 英飛凌 | IRL40SC228、IPD150P204 |
| 安森美 | FQP17P15、NTD20P15 |
| 意法 | STP20P15LF |
| 威世 | SI7115DP、SI7115DN |
| 仙童 | FDD20P15 |
| 國產通用 | AP20P15、HY20P15、WSD20P15 |
| 產品特點 | 應用領域 |
|---|---|
|
? P溝道 -150V/-20A 大電流 ? 超低內阻 低損耗 低發熱 ? TO-252 貼片易貼裝 ? 快速開關 低柵極電荷 ? 100%雪崩測試 高可靠 ? 寬溫工業級 穩定性強 ? 完美替代國際品牌型號 |
? BLDC無刷直流電機驅動 ? 開關電源二次側同步整流 ? 電池保護板 / 負載開關 ? 主板/顯卡供電模塊 ? LED驅動電源 ? 工業控制 / 汽車電子 |
| 產品特點 | 典型應用場景 |
|---|---|
|
? 先進高密度溝槽工藝 ? 低導通電阻，降低傳導損耗 ? 低柵極電荷，實現快速開關 ? 低熱阻設計，散熱性能優異 ? 100%雪崩測試，可靠性高 ? 100%漏源電壓測試，品質穩定 |
? 主板/顯卡核心供電 (MB/VGA Vcore) ? SMPS二次側同步整流 ? POL（點負載）電源應用 ? BLDC無刷直流電機驅動 ? 電池保護電路、負載開關 |
| 引腳配置 (TO-252封裝) | ||
|---|---|---|
| 引腳號 | 功能 | 說明 |
| 1 | Gate (柵極) | 控制MOSFET開關狀態的控制端 |
| 2 | Drain (漏極) | 功率回路高壓端（P溝道中為電源正極端） |
| 3 | Source (源極) | 功率回路低壓端（P溝道中為負載/地端） |
| 訂購信息 | ||
|---|---|---|
| 型號 | 封裝 | 品牌 |
| KPD7115A | TO-252 (DPAK) | KIA |
| 絕對最大額定值 (TC=25℃) | ||||
|---|---|---|---|---|
| 參數名稱 | 符號 | 額定值 | 單位 | 備注 |
| 漏源電壓 | VDS | -150 | V | - |
| 柵源電壓 | VGS | ±20 | V | - |
| 連續漏極電流 (VGS@-10V) | TC=25℃ | -20 | A | - |
| TC=100℃ | -12 | A | - | |
| 脈沖漏極電流 | IDM | -60 | A | - |
| 總功耗 | TC=25℃ | 104 | W | - |
| TC=100℃ | 42 | W | - | |
| 雪崩能量 (單脈沖) | EAS | 30.2 | mJ | - |
| 雪崩電流 | IAS | -11 | A | - |
| 工作/存儲溫度范圍 | TJ, TSTG | -55 ~ +150 | ℃ | - |
| 熱特性 (典型值) | |||
|---|---|---|---|
| 參數名稱 | 符號 | 典型值 | 單位 |
| 結到環境熱阻 | RθJA | 20 | ℃/W |
| 結到殼熱阻 | RθJC | 1.4 | ℃/W |
| 電氣特性 (TJ=25℃) | ||||||
|---|---|---|---|---|---|---|
| 參數名稱 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=-250μA | -150 | - | - | V |
| 漏源導通電阻 | RDS(on) | VGS=-10V, ID=-10A | - | 153 | 200 | mΩ |
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=-250μA | -2.0 | - | -4.0 | V |
| 零柵壓漏電流 | IDSS | VDS=-150V, VGS=0V, TJ=25℃ | - | - | -1 | μA |
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 輸入電容 | Ciss | VDS=-40V, VGS=0V, f=1MHz | - | 2109 | - | pF |
| 輸出電容 | Coss | - | 515 | - | pF | |
| 反向傳輸電容 | Crss | - | 410 | - | pF | |
| 總柵極電荷 | Qg | VDS=-50V, VGS=-10V, ID=-3A | - | 30 | - | nC |
| 柵源電荷 | Qgs | - | 6 | - | nC | |
| 柵漏電荷 | Qgd | - | 8.1 | - | nC | |
| 開通延遲時間 | Td(on) | VDD=-50V, VGS=-10V, RG=3Ω, ID=-3A | - | 28 | - | ns |
| 上升時間 | Tr | - | 30 | - | ns | |
| 關斷延遲時間 | Td(off) | - | 230 | - | ns | |
| 下降時間 | Tf | - | 120 | - | ns | |
| 連續源極電流 | IS | VG=VD=0V, 強制電流 | - | - | -20 | A |
| 漏源二極管正向電壓 | VSD | VGS=0V, ISD=-5A, TJ=25℃ | - | - | -1.2 | V |
| 反向恢復時間 | trr | IF=-5A, dI/dt=100A/μs, TJ=25℃ | - | 34 | - | ns |
| 反向恢復電荷 | Qrr | - | 32 | - | nC | |
