新聞中心

替代 Infineon 100V MOSFET，KIA KCX017N10N 參數不虛標

信息來源：本站　日期：2026-05-19　

分享到：

替代 Infineon 100V MOSFET，KIA KCX017N10N 參數不虛標

TO-263/TOLL 雙封裝，成本降 20%

KIA KCX017N10N N溝道功率MOSFET參數表

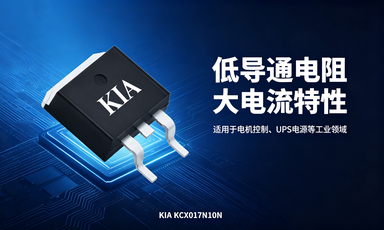

KCX017N10N（KCB017N10N/KCT017N10N）

一、產品概述

項目 說明
產品型號 KCX017N10N（KCB017N10N/KCT017N10N）
封裝類型 TO-263 / TOLL 兩種封裝可選
核心技術 采用Geener先進MOS工藝技術
關鍵優勢 極低導通電阻、優異FOM值、JEDEC認證
測試認證 100% DVDS測試、100%雪崩測試、RoHS/無鹵
典型應用 電機控制/電池管理/UPS不間斷電源

二、絕對最大額定值（Ta=25℃）

參數名稱 符號 參數值 單位
漏源電壓 VDS 100 V
連續漏極電流(Tc=25℃) ID 259 A
連續漏極電流(Ta=25℃) ID 28 A
連續漏極電流(Tc=100℃) ID 164 A
脈沖漏極電流(Tc=25℃) ID(pulse) 1036 A
單脈沖雪崩能量 EAS 1365 mJ
柵源電壓 VGS ±20 V
耗散功率(Tc=25℃) Ptot 250 W
工作/存儲結溫 TJ, Tstg -55~+150 ℃

三、熱阻參數

參數名稱 符號 最大值 單位
結-殼熱阻 RthJC 0.5 ℃/W
結-環境熱阻(最小焊盤) RthJA 40 ℃/W

四、靜態電氣特性（Tj=25℃）

參數名稱 符號 條件 參數范圍 單位
漏源擊穿電壓 BVDSS VGS=0V, ID=250uA Min:100 V
柵極閾值電壓 VGS(th) VDS=VGS, ID=250uA 2.2~3.8(典型3) V
零柵壓漏極電流 IDSS VDS=100V, VGS=0V Max:1 uA
柵源漏電流 IGSS VGSGS=±20V, VDDS=0V Max:±100 nA
導通電阻 RDS(on) VGS=10V, ID=100A(TO-263) 典型1.6, 最大2.0 mΩ
VGS=10V, ID=100A(TOLL) 典型1.4, 最大1.7 mΩ
跨導 gfs VDS=5V, ID=100A 典型238 S

五、動態電氣特性（Tj=25℃）

參數名稱 符號 條件 典型值 單位
輸入電容 Ciss VGS=0V, VDS=50V, f=1MHz 10120 pF
輸出電容 Coss 1360 pF
反向傳輸電容 Crss 50 pF
柵極總電荷 QG VGS=10V, VDS=50V, ID=50A 176 nC
柵源電荷 QGS 47 nC
柵漏電荷 QGD 54 nC
開通延遲時間 td(on) VGS=10V, VDD=50V, RG_ext=4.7Ω 85 ns
上升時間 tr 137 ns
關斷延遲時間 td(off) 92 ns
下降時間 tf 98 ns
柵極電阻 RG VGS=0V, VDS=0V, f=1MHz 1.2 Ω

六、體二極管特性（Tj=25℃）

參數名稱 符號 條件 參數范圍 單位
體二極管正向壓降 VSD VGS=0V, ISD=50A 典型0.9, 最大1.2 V
體二極管反向恢復時間 trr IF=20A, dI/dt=100A/μs 典型79 ns
體二極管反向恢復電荷 Qrr 典型180 nC

七、封裝與訂購信息

型號后綴 絲印 封裝 包裝 數量
KCB017N10N KCB017N10N TO-263 卷帶包裝 1000pcs/卷
KCT017N10N KCT017N10N TOLL 卷帶包裝 2000pcs/卷

KIA KCX017N10N / KCT017N10N 100V 大電流MOSFET

一、產品宣傳概述

宣傳亮點 文案說明（≤35字/行）
超低導通電阻 TO?263典型1.6mΩ、TOLL典型1.4mΩ，損耗更低
超大電流能力 Tc=25℃連續259A，脈沖1036A，功率密度高
先進工藝技術 Geener先進MOS工藝，F(xiàn)OM優異，能效更優
高可靠認證 100% UIS/雪崩測試，RoHS無鹵，JEDEC認證
雙封裝兼容 TO?263（KCB）/TOLL（KCT），適配不同散熱需求
典型應用場景 電機控制、BMS、UPS、儲能、工業電源優選

二、核心參數總覽（KCX017N10N / KCT017N10N）

參數 符號 TO?263（KCX/KCB） TOLL（KCT） 單位
漏源電壓 VDS 100 100 V
連續漏極電流（Tc=25℃） ID 259 259 A
導通電阻（VGS=10V） RDS(on) 1.6（typ）/2.0（max） 1.4（typ）/1.7（max） mΩ
柵極總電荷 QG 176 176 nC
單脈沖雪崩能量 EAS 1365 1365 mJ
工作結溫 TJ ?55~+150 ?55~+150 ℃

三、競品對比（同100V/250A級）

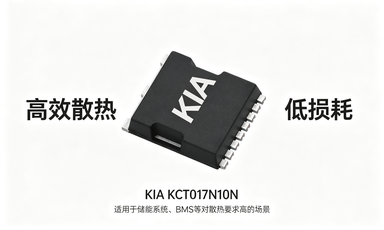

KCX017N10N（KCB017N10N/KCT017N10N）

型號 封裝 VDS ID（Tc） RDS(on)@10V 特點
KIA KCX017N10N TO?263 100V 259A 1.6mΩ（typ） 低阻大電流，性價比高
KIA KCT017N10N TOLL 100V 259A 1.4mΩ（typ） 更低阻，散熱更優
Infineon IPTC019N10NM5 TOLL 100V 238A 1.9mΩ（typ） 國際品牌，電流略低
Renesas RBA250N10CHPF TO?263 100V 250A 2.4mΩ（max） 車規級，電阻偏高
飛虹 FHS250N1F2A TO?263 100V 250A 2.5mΩ（typ） 國產替代，電阻偏高
FMC01H250LL TOLL 100V 250A 2.3mΩ（typ） TOLL國產，電阻偏高

四、絕對最大額定值（Ta=25℃）

參數 符號 數值 單位
漏源電壓 VDS 100 V
連續漏極電流（Ta=25℃） ID 28 A
連續漏極電流（Tc=100℃） ID 164 A
脈沖漏極電流 ID(pulse) 1036 A
柵源電壓 VGS ±20 V
耗散功率（Tc=25℃） Ptot 250 W

五、靜態電氣特性（Tj=25℃）

參數 符號 測試條件 典型/最大 單位
漏源擊穿電壓 BVDSS VGS=0V,ID=250μA Min 100 V
柵極閾值電壓 VGS(th) VDS=VGS,ID=250μA 2.2~3.8（typ3） V
零柵壓漏極電流 IDSS VDS=100V,VGS=0V Max 1 μA

六、封裝與訂購信息

型號 絲印 封裝 包裝 數量
KCB017N10N KCB017N10N TO?263 卷帶 1000pcs/卷
KCT017N10N KCT017N10N TOLL 卷帶 2000pcs/卷
