KND4390A/KNF4390A 900V 4A 替代4N90優選
信息來源：本站 日期：2026-05-19
TO-252/TO-220F封裝，低損耗高可靠，交期穩成本可控
| 項目 | 說明 |
|---|---|
| 產品型號 | 4390A（KND4390A/KNF4390A） |
| 封裝類型 | TO-252（KND）/TO-220F（KNF）雙封裝可選 |
| 核心工藝 | 采用專利新型平面工藝技術 |
| 關鍵優勢 | 低柵極電荷、低開關損耗、快恢復體二極管 |
| 典型應用 | CRT/TV/顯示器、其他高壓電源場景 |
| 零件號 | 封裝 | 品牌 |
|---|---|---|
| KND4390A | TO-252 | KIA |
| KNF4390A | TO-220F | KIA |
| 參數名稱 | 符號 | TO-252 | TO-220F | 單位 |
|---|---|---|---|---|
| 漏源電壓 | VDSS | 900 | 900 | V |
| 柵源電壓 | VGSS | ±30 | ±30 | V |
| 連續漏極電流(Tc=25℃) | ID | 4 | 4 | A |
| 連續漏極電流(Tc=100℃) | ID | 見特性曲線 | 見特性曲線 | A |
| 脈沖漏極電流(VGS=10V) | IDM | 16 | 見特性曲線 | A |
| 單脈沖雪崩能量 | EAS | 650 | 650 | mJ |
| 峰值二極管恢復dv/dt | dv/dt | 5 | 5 | V/ns |
| 耗散功率(Tc=25℃) | PD | 90 | 30 | W |
| 0.72 | 0.24 | W/℃(降額) | ||
| 焊接溫度(引腳0.063in處) | TL | 300(10秒) | 300(10秒) | ℃ |
| 工作/存儲結溫范圍 | TJ, TSTG | -55~+150 | -55~+150 | ℃ |
| 參數名稱 | 符號 | TO-252 | TO-220F | 單位 |
|---|---|---|---|---|
| 結-殼熱阻 | RθJC | 1.38 | 4.17 | ℃/W |
| 結-環境熱阻 | RθJA | 75 | 100 | ℃/W |
| 參數名稱 | 符號 | 測試條件 | 典型值/范圍 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | Min 900 | V |
| 漏源漏電流 | IDSS | VDS=900V, VGS=0V | Max 1 | μA |
| VDS=720V, TC=125℃ | Max 100 | μA | ||
| 柵源正向漏電流 | IGSS | VGS=±30V, VDS=0V | Max ±100 | nA |
| 漏源導通電阻 | RDS(ON) | VGS=10V, ID=2.0A | 典型3.6, Max 4.8 | Ω |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250μA | 2.0~4.0 | V |
| 正向跨導 | gfs | VDS=15V, ID=4.0A | 典型5.5 | S |
| 輸入電容 | Ciss | VDS=25V, VGS=0V, f=1MHz | 典型495 | pF |
| 反向傳輸電容 | Crss | 典型26 | pF | |
| 輸出電容 | Coss | 典型52 | pF | |
| 總柵極電荷(10V) | Qg | VDD=400V, ID=4A, VGS=0~10V | 典型15 | nC |
| 柵源電荷 | Qgs | 典型3.1 | nC | |
| 柵漏電荷 | Qgd | 典型6.2 | nC | |
| 開通延遲時間 | td(on) | VDD=400V, VGS=10V, RG=12Ω, ID=4A | 典型11 | ns |
| 上升時間 | tr | 典型11 | ns | |
| 關斷延遲時間 | td(off) | 典型32 | ns | |
| 下降時間 | tf | 典型16 | ns |
| 產品型號 | 封裝 | 品牌 | 核心定位 |
|---|---|---|---|

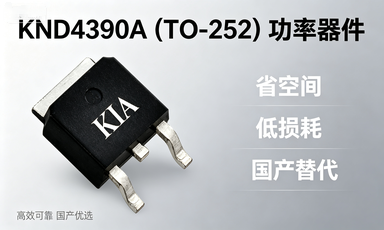

| KND4390A | TO-252（貼片） | KIA | 緊湊型高壓開關應用，節省PCB空間 |

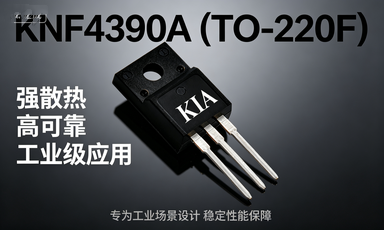

| KNF4390A | TO-220F（直插） | KIA | 高散熱場景，CRT/電源適配器專用 |
| 參數項 | KIA4390A（典型值） | 競品4N90系列（典型值） | KIA優勢 |
|---|---|---|---|
| 耐壓VDSS | 900V | 900V | 同規格高可靠性冗余設計 |
| 連續電流ID@25℃ | 4A | 4A | 高溫降額曲線更平緩（100℃仍可穩定工作） |
| 導通電阻RDS(ON)@10V | 3.6Ω | 4.0~4.8Ω | 更低導通損耗，降低發熱 |
| 總柵極電荷Qg | 15nC | 18~22nC | 開關損耗更小，適配更高頻率 |
| 雪崩能量EAS | 650mJ | 500~600mJ | 更強抗浪涌能力，提升系統穩定性 |
| 技術特性 | 細節說明 | 典型應用 |
|---|---|---|
| 全新平面工藝 | 自研Planar技術，優化元胞結構，降低導通損耗 | CRT電視/顯示器、開關電源適配器 |
| 低柵極電荷 | Qg僅15nC，減少驅動損耗，提升開關效率 | 離線式電源、小功率逆變器 |
| 快恢復體二極管 | trr=135ns，抑制反向尖峰，降低EMI干擾 | 小家電電源、工業控制電路 |
| 寬溫工作范圍 | -55℃~+150℃結溫，適應高低溫惡劣環境 | 戶外電源、車載充電模塊 |
| 封裝 | 熱阻RθJC | 功耗PD@25℃ | 適用場景 |
|---|---|---|---|
| TO-252（KND4390A） | 1.38℃/W | 90W | PCB空間受限、中低功率場景 |
| TO-220F（KNF4390A） | 4.17℃/W | 30W | 帶散熱片、高功率持續工作場景 |
| 應用場景 | 推薦型號 | 核心優勢 |
|---|---|---|
| 適配器/充電器 | KND4390A（TO-252） | 貼片省空間，低損耗提升效率 |
| CRT/顯示器電源板 | KNF4390A（TO-220F） | 直插高散熱，適配傳統電路設計 |
| 小功率逆變器 | 兩款均可 | 快恢復二極管減少尖峰，提升可靠性 |
| 參數名稱 | 符號 | 測試條件 | 典型值/范圍 | 單位 |
|---|---|---|---|---|
| 連續源極電流 | ISD | PN結集成二極管 | Max 4.0 | A |
| 脈沖源極電流 | ISM | PN結集成二極管 | Max 16 | A |
| 二極管正向壓降 | VSD | IS=4.0A, VGS=0V | Max 1.5 | V |
| 反向恢復時間 | trr | VGS=0V, IF=4.0A, dI/dt=100A/μs | 典型135 | ns |
| 反向恢復電荷 | Qrr | 典型446 | nC |
| 引腳號 | 功能 |
|---|---|
| 1 | 柵極（Gate） |
| 2 | 漏極（Drain） |
| 3 | 源極（Source） |
