KNH3730A TO-3P 50A/300V MOSFET 國產替代優選
信息來源：本站 日期：2026-05-19
解決進口交期慢、發熱高，工業電源 / 逆變器專用
| 項目 | 詳情 |
|---|---|
| 產品型號 | KNH3730A（3730A系列） |
| 產品類型 | N-Channel MOSFET（N溝道功率場效應管） |
| 封裝形式 | TO-3P（直插式功率封裝） |
| 品牌 | KIA（KMOS Semiconductor） |
| 核心規格 | 50A/300V，Rds(on)=70mΩ（典型值） |
| 特性項 | 說明 |
|---|---|
| 工藝技術 | 自研全新平面工藝（Planar Technology） |
| 導通電阻 | Rds(on)=70mΩ（典型值）@VGS=10V |
| 開關損耗 | 低柵極電荷設計，降低開關損耗 |
| 體二極管 | 快恢復體二極管，抑制反向尖峰 |
| 項目 | 詳情 |
|---|---|
| 產品型號 | KNH3730A |
| 封裝形式 | TO-3P（直插功率封裝） |
| 產品類型 | N溝道功率MOSFET |
| 品牌 | KIA（KMOS Semiconductor） |
| 核心規格 | 50A/300V，Rds(on)≤88mΩ |
| 特性 | 說明 |
|---|---|
| 導通電阻 | Rds(on)≤88mΩ@VGS=10V |
| 雪崩能量 | EAS=3044mJ（單脈沖） |
| 體二極管 | 快恢復，抑制反向尖峰 |
| 工作溫度 | ?55℃~+150℃（寬溫） |
| 功耗 | 305W@25℃（高功率） |
| 應用領域 | 說明 |
|---|---|
| 工業開關電源 | 大功率SMPS、電源模塊 |
| UPS逆變器 | DC?AC逆變、不間斷電源 |
| 電機驅動 | 工業電機、BLDC無刷電機 |
| 車載電源 | DC?DC轉換器、快充電源 |
| 國產替代 | 替代TK50J30D/IXFH50N30Q3 |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 300 | V |
| 柵源電壓 | VGSS | ±20 | V |
| 連續漏極電流 | ID | 50 | A |
| 脈沖漏極電流 | IDM | 200 | A |
| 功耗 | PD | 305 | W |
| 工作結溫 | TJ | ?55~150 | ℃ |
| 參數 | 符號 | 測試條件 | 典型值 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 300（Min） | V |
| 漏源漏電流 | IDSS | VDS=300V,VGS=0V | ≤1 | μA |
| 導通電阻 | RDS(ON) | VGS=10V,ID=25A | 70（Typ） | mΩ |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS,ID=250μA | 2.0~4.0 | V |
| 輸入電容 | Ciss | VGS=0V,VDS=25V,f=1MHz | 5108 | pF |
| 反向傳輸電容 | Crss | 同上 | 275 | pF |
| 輸出電容 | Coss | 同上 | 500 | pF |
| 總柵極電荷 | Qg | VDD=150V,ID=25A | 220 | nC |
| 反向恢復時間 | trr | IF=25A,di/dt=100A/μs | 516 | ns |
| 參數 | 符號 | 典型值 | 單位 |
|---|---|---|---|
| 結?殼熱阻 | RθJC | 0.41 | ℃/W |
| 結?環境熱阻 | RθJA | 50 | ℃/W |
| 型號 | 品牌 | 封裝 | 規格 | 替代關系 |
|---|---|---|---|---|
| KNH3730A | KIA | TO?3P | 50A/300V | 國產優選 |
| TK50J30D | Toshiba | TO?3P | 50A/300V | 直接替代 |
| IXFH50N30Q3 | IXYS | TO?247AD | 50A/300V | 引腳兼容 |
| IRFZ48N | Infineon | TO?247 | 50A/300V | 參數接近 |
| 應用領域 | 說明 |
|---|---|
| DC-DC轉換器 | 工業級直流電源模塊、車載DC-DC |
| UPS逆變器 | 不間斷電源DC-AC逆變電路 |
| SMPS電源 | 開關模式電源、大功率適配器 |
| 電機控制 | 工業電機驅動、BLDC無刷電機控制 |

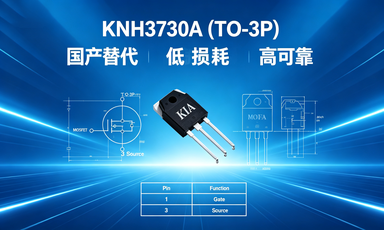

| 引腳號 | 功能定義 |
|---|---|
| 1 | Gate（柵極） |
| 2 | Drain（漏極） |
| 3 | Source（源極） |
| 參數項 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 300 | V |
| 柵源電壓 | VGSS | ±20 | V |
| 連續漏極電流@25℃ | ID | 50 | A |
| 連續漏極電流@100℃ | ID | 31 | A |
| 脈沖漏極電流@VGS=10V | IDM | 200 | A |
| 單脈沖雪崩能量 | EAS | 3044 | mJ |
| 二極管恢復dv/dt | dv/dt | 5.0 | V/ns |
| 功耗@25℃ | PD | 305 | W |
| 功耗降額系數 | - | 2.5 | W/℃ |
| 存儲/工作結溫 | TJ,TSTG | -55~150 | ℃ |
| 參數項 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結-殼熱阻 | RθJC | 0.41 | ℃/W |
| 結-環境熱阻 | RθJA | 50 | ℃/W |
| 參數項 | 符號 | 測試條件 | 典型值/范圍 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250uA | 300（Min） | V |
| 漏源漏電流 | IDSS | VDS=300V, VGS=0V | ≤1（Max） | uA |
| 柵源漏電流 | IGSS | VGS=±30V, VDS=0V | ±100（Max） | nA |
| 導通電阻 | RDS(ON) | VGS=10V, ID=25A | 70（Typ）/≤88（Max） | mΩ |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250uA | 2.0~4.0 | V |
| 正向跨導 | gfs | VDS=15V, ID=25A | 18（Typ） | S |
| 輸入電容 | Ciss | VGS=0V, VDS=25V, f=1MHz | 5108（Typ） | pF |
| 反向傳輸電容 | Crss | VGS=0V, VDS=25V, f=1MHz | 275（Typ） | pF |
| 輸出電容 | Coss | VGS=0V, VDS=25V, f=1MHz | 500（Typ） | pF |
| 總柵極電荷 | Qg | VDD=150V, ID=25A, VGS=0~10V | 220（Typ） | nC |
| 柵源電荷 | Qgs | 同上條件 | 16（Typ） | nC |
| 柵漏（米勒）電荷 | Qgd | 同上條件 | 128（Typ） | nC |
| 開通延遲時間 | td(ON) | VDD=150V, ID=25A, RG=1.2Ω | 25（Typ） | ns |
| 上升時間 | trise | 同上條件 | 50（Typ） | ns |
| 關斷延遲時間 | td(OFF) | 同上條件 | 100（Typ） | ns |
| 下降時間 | tfall | 同上條件 | 35（Typ） | ns |
| 連續源極電流 | ISD | 體二極管電流 | 50（Typ） | A |
| 脈沖源極電流 | ISM | 體二極管脈沖電流 | 200（Max） | A |
| 二極管正向壓降 | VSD | IS=25A, VGS=0V | ≤1.5（Max） | V |
| 反向恢復時間 | trr | VGS=0V, IF=25A, diF/dt=100A/μs | 516（Typ） | ns |
| 反向恢復電荷 | Qrr | 同上條件 | 4.16（Typ） | uC |
| 測試項目 | 電路類型 |
|---|---|
| 開關特性測試 | 帶負載電阻的開關測試電路 |
| 柵極電荷測試 | 帶輔助電容的柵極電荷測試電路 |
| 雪崩特性測試 | 無鉗位電感開關測試電路 |
| 二極管恢復測試 | 帶電感負載的二極管恢復測試電路 |
