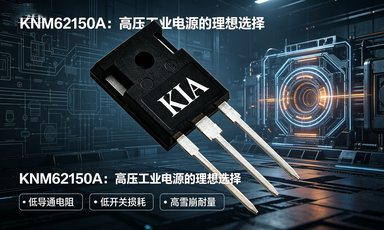

KNM62150A TO-247 11A/1500V MOSFET 國產替代優選
信息來源：本站 日期：2026-05-20
解決進口交期慢、發熱高，高壓電源專用
| 項目 | 詳情 |
|---|---|
| 產品型號 | KNM62150A（62150A系列） |
| 產品類型 | N-Channel MOSFET（N溝道功率場效應管） |
| 封裝形式 | TO-247（直插式功率封裝） |
| 品牌 | KIA（KMOS Semiconductor） |
| 核心規格 | 11A/1500V，Rds(on)=2.4Ω（典型值） |
| 特性項 | 說明 |
|---|---|
| 合規標準 | RoHS Compliant（符合環保標準） |
| 導通電阻 | Rds(on)=2.4Ω（典型值）@VGS=10V |
| 開關損耗 | 低柵極電荷設計，降低開關損耗 |
| 體二極管 | 快恢復體二極管，抑制反向尖峰 |
| 應用領域 | 說明 |
|---|---|
| 高壓電源 | 工業級高壓電源模塊、大功率電源 |
| 電容放電 | 脈沖電源、電容放電電路 |
| 脈沖電路 | 高頻脈沖開關、高壓脈沖電路 |
| 項目 | 參數 |
|---|---|
| 產品型號 | KNM62150A |
| 結構類型 | N溝道功率MOSFET |
| 封裝形式 | TO?247（直插） |
| 品牌 | KIA（KMOS Semiconductor） |
| 核心規格 | 1500V / 11A / Rds(on)=2.4Ω |
| 優勢點 | 說明 |
|---|---|
| 低導通電阻 | 典型2.4Ω，降低導通損耗 |
| 低柵極電荷 | 開關損耗小，效率更高 |
| 快恢復體二極管 | 抑制反向尖峰，可靠性強 |
| 高雪崩耐量 | EAS=350mJ，抗沖擊能力強 |
| 環保合規 | RoHS compliant |
| 領域 | 用途 |
|---|---|
| 高壓工業電源 | 大功率高壓電源模塊 |
| 電容放電電路 | 脈沖電源、儲能放電 |
| 高壓脈沖電路 | 高頻脈沖開關、發生器 |
| 引腳號 | 功能 |
|---|---|
| 1 | Gate（柵極） |
| 2 | Drain（漏極） |
| 3 | Source（源極） |
| 參數 | 符號 | 數值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 1500 | V |
| 柵源電壓 | VGSS | ±30 | V |
| 連續漏極電流 | ID | 11 | A |
| 脈沖漏極電流 | IDM | 44 | A |
| 單脈沖雪崩能量 | EAS | 350 | mJ |
| 功耗 | PD | 312 | W |
| 工作結溫 | TJ | -55~150 | ℃ |
| 參數 | 符號 | 條件 | 典型值 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 1500 | V |
| 導通電阻 | RDS(ON) | VGS=10V,ID=5.5A | 2.4 | Ω |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS,ID=250μA | 2.5~4.5 | V |
| 輸入電容 | Ciss | VGS=0V,VDS=25V | 3876 | pF |
| 總柵極電荷 | Qg | VDD=750V,ID=11A | 83.2 | nC |
| 型號 | 品牌 | Vds | Id | Rds(on) | 封裝 |
|---|---|---|---|---|---|
| KNM62150A | KIA | 1500V | 11A | 2.4Ω | TO?247 |
| IXTH12N150 | Littelfuse | 1500V | 12A | 2.2Ω | TO?247AD |
| WMJ11N150D1 | 國產 | 1500V | 11A | — | TO?247 |
| STW9N150 | ST | 1500V | 9A | — | TO?247 |
| 引腳號 | 功能定義 |
|---|---|
| 1 | Gate（柵極） |
| 2 | Drain（漏極） |
| 3 | Source（源極） |
| 參數項 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 1500 | V |
| 柵源電壓 | VGSS | ±30 | V |
| 連續漏極電流 | ID | 11 | A |
| 脈沖漏極電流@VGS=10V | IDM | 44 | A |
| 單脈沖雪崩能量 | EAS | 350 | mJ |
| 功耗@25℃ | PD | 312 | W |
| 功耗降額系數 | - | 2.5 | W/℃ |
| 焊接溫度（1.6mm/10s） | TL | 300 | ℃ |
| 存儲/工作結溫 | TJ,TSTG | -55~150 | ℃ |
| 參數項 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結-殼熱阻 | RθJC | 0.4 | ℃/W |
| 結-環境熱阻 | RθJA | 50 | ℃/W |
| 參數項 | 符號 | 測試條件 | 典型值/范圍 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250uA | 1500（Min） | V |
| 漏源漏電流 | IDSS | VDS=1500V, VGS=0V | ≤1（Max） | uA |
| 漏源漏電流@125℃ | IDSS | VDS=1200V, Tc=125℃ | ≤500（Max） | uA |
| 柵源漏電流 | IGSS | VGS=±30V, VDS=0V | ±100（Max） | nA |
| 導通電阻 | RDS(ON) | VGS=10V, ID=5.5A | 2.4（Typ）/≤3.2（Max） | Ω |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250uA | 2.5~4.5 | V |
| 柵極電阻 | Rg | f=1MHz, Bias=0V | 1.19（Typ） | Ω |
| 輸入電容 | Ciss | VGS=0V, VDS=25V, f=1MHz | 3876（Typ） | pF |
| 反向傳輸電容 | Crss | 同上條件 | 170（Typ） | pF |
| 輸出電容 | Coss | 同上條件 | 195（Typ） | pF |
| 總柵極電荷 | Qg | VDD=750V, ID=11A, VGS=0~10V | 83.2（Typ） | nC |
| 柵源電荷 | Qgs | 同上條件 | 21.6（Typ） | nC |
| 柵漏（米勒）電荷 | Qgd | 同上條件 | 25.4（Typ） | nC |
| 開通延遲時間 | td(ON) | VDD=750V, ID=11A, RG=25Ω | 62（Typ） | ns |
| 上升時間 | tr | 同上條件 | 188（Typ） | ns |
| 關斷延遲時間 | td(OFF) | 同上條件 | 120（Typ） | ns |
| 下降時間 | tf | 同上條件 | 158（Typ） | ns |
| 連續源極電流 | ISD | 體二極管電流 | 11（Typ） | A |
| 脈沖源極電流 | ISM | 體二極管脈沖電流 | 44（Max） | A |
| 二極管正向壓降 | VSD | IS=11A, VGS=0V | ≤1.5（Max） | V |
| 反向恢復時間 | trr | VGS=0V, IF=11A, diF/dt=100A/μs | 449（Typ） | ns |
| 反向恢復電荷 | Qrr | 同上條件 | 3.58（Typ） | nC |
| 測試項目 | 電路類型 |
|---|---|
| 二極管恢復測試 | 帶電感負載的二極管恢復測試電路 |
| 開關特性測試 | 帶負載電阻的開關測試電路 |
| 柵極電荷測試 | 帶輔助電容的柵極電荷測試電路 |
| 雪崩特性測試 | 無鉗位電感開關測試電路 |
