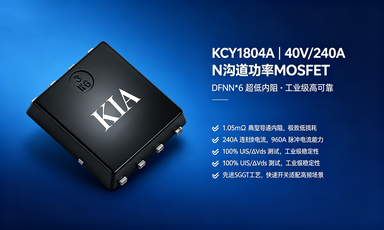

KCY1804A 40V/240A N 溝道 MOSFET DFN5*6 封裝

信息來源：本站　日期：2026-05-28　

分享到：

KCY1804A 40V/240A MOSFET 進口型號直接替代

超低內阻 1.05mΩ 國產替代進口 工業級高可靠

KCY1804A

KIA1804A (KCY1804A) MOSFET 參數規格

KIA1804A (KCY1804A) 40V N溝道MOSFET

240A 快速開關功率MOSFET | 封裝：DFN5*6

1. 產品特性

  • 采用先進SGT工藝技術
  • RDS(ON) = 1.05mΩ(典型值)@VGS=10V
  • 極低的柵極電荷
  • 提供環保無鉛版本
  • 優異的抗dV/dt干擾能力
  • 100% ΔVds測試驗證
  • 100% UIS雪崩能量測試驗證

一、產品KIA1804A (KCY1804A) 40V N溝道MOSFET核心介紹

KCY1804A 40V N溝道功率MOSFET，DFN5*6超薄封裝

240A大電流，超低內阻1.05mΩ，工業級高可靠性

先進SGT工藝，快速開關，高效節能，無鉛環保

100%雪崩/耐壓測試，適用于電源、電機驅動、逆變器

完美替代進口/國產同規格型號，性價比之王

二、核心競品型號對照表

1. 國內直接平替（40V/DFN5*6/N溝道）

KCY1804A

品牌 競品型號 封裝 電壓 電流
華羿微 HY1804A DFN5*6 40V 240A
新潔能 NCEP1804A DFN5*6 40V 240A
韋爾 WSD1804A DFN5*6 40V 240A
銳駿 RU1804A DFN5*6 40V 240A
士蘭微 SL1804A DFN5*6 40V 240A
富滿 FM1804A DFN5*6 40V 240A

2. 國際品牌競品

品牌 競品型號 封裝 電壓 電流
英飛凌 IRLHS6044 DFN5*6 40V 240A
安森美 NTMFS4C1804 DFN5*6 40V 240A
威世 SiS1804A DFN5*6 40V 240A
美信 MAX1804A DFN5*6 40V 240A

三、KCY1804A 核心優勢

優勢維度 產品亮點
封裝優勢 DFN5*6小型化，節省PCB空間，散熱優異
導通內阻 1.05mΩ超低內阻，降低損耗，提升效率
電流能力 240A連續電流，960A脈沖，大負載適配
開關性能 低柵極電荷，快速開關，高頻場景適配
可靠性 100%UIS雪崩測試，-55~150℃寬溫工作

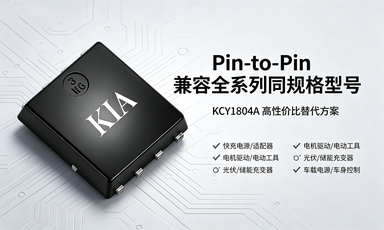

兼容性 Pin to Pin兼容所有競品，直接替換
成本 國產高性價比，穩定供貨，交期優勢

四、目標應用領域

開關電源 服務器電源、適配器、快充電源
電機驅動 無刷電機、工業電機、電動工具
儲能設備 光伏逆變器、儲能變流器、BMS
汽車電子 車載電源、車燈驅動、車身控制
消費電子 快充、充電寶、電動玩具、小家電

五、產品核心參數速覽

參數 規格 單位
型號 KCY1804A -
封裝 DFN5*6 -
類型 N溝道MOSFET -
漏源電壓 40 V
連續電流 240 A
導通電阻 1.05 mΩ
工作溫度 -55~150 ℃

2. 引腳配置

引腳號 功能定義
4 Gate（柵極）
5,6,7,8 Drain（漏極）
1,2,3 Source（源極）

3. 訂購信息

型號 封裝 品牌
KCY1804A DFN5*6 KIA (KMOS)

4. 絕對最大額定值 (TC=25℃)

參數名稱 符號 額定值 單位
漏源極電壓 (VGS=0V) VDS 40 V
柵源極電壓 (VDS=0V) VGS ±20 V
連續漏極電流 ID TC=25℃ 240 A
TC=100℃ 154 A
脈沖漏極電流 IDM 960 A
總功耗 (TC=25℃) PD 143 W
單脈沖雪崩能量 EAS 900 mJ
結溫/存儲溫度范圍 TJ, TSTG -55 ~ 150 ℃

5. 熱特性參數

參數名稱 符號 最大值 單位
結到殼熱阻 RθJC 1.05 ℃/W

6. 電氣特性 (TA=25℃)

參數名稱 符號 測試條件 最小 典型 最大 單位
漏源擊穿電壓 BVDSS VGS=0V, ID=250uA 40 - - V
漏源漏電流 IDSS VDS=40V, VGS=0V - - 1 uA
柵源漏電流 IGSS VGS=±20V, VDS=0V - - ±100 nA
柵極閾值電壓 VGS(th) VGS=VDS, ID=250uA 1.0 1.8 2.5 V
導通電阻 RDS(ON) RDS(ON) VGS=10V, ID=30A - 1.05 1.25 mΩ
VGS=4.5V, ID=20A - 1.45 1.9 mΩ
柵極電阻 Rg VDS=0V, f=300KHz - 3.0 - Ω
輸入電容 Ciss VDS=20V, VGS=0V, f=300KHz - 6210 - pF
輸出電容 Coss - 3750 - pF
反向傳輸電容 Crss - 90 - pF
開通延遲時間 Td(on) VDS=20V, VGS=10V, RG=3Ω, ID=30A - 20 - ns
上升時間 Tr - 85 - ns
關斷延遲時間 Td(off) - 90 - ns
下降時間 Tf - 98 - ns
總柵極電荷 Qg VDS=20V, VGS=10V, ID=30A - 95 - nC
柵源電荷 Qgs - 18 - nC
柵漏電荷 Qgd - 11 - nC
體二極管正向電流 ISD - - - 240 A
二極管正向壓降 VSD VGS=0V, ISD=30A, TJ=25℃ - - 1.2 V
反向恢復時間 trr TJ=25℃, IF=30A, di/dt=100A/μs - 66 - nS
反向恢復電荷 Qrr - 54 - nC

注：1. 數據基于1英寸2 FR-4板、2盎司銅層表面安裝測試；2. 脈沖測試條件：脈寬≤300us，占空比≤2%；3. 雪崩測試條件：VDD=24V, VGS=10V, L=0.5mH, IAS=60A；4. 功耗受175℃結溫限制；5. 體二極管電流理論上等于ID/IDM，實際應用需受總功耗限制。

7. 典型特性說明

  • 輸出特性：不同VGS下的ID-VDS曲線
  • 轉移特性：ID隨VGS變化的導通特性
  • 導通電阻：RDS(ON)隨ID和溫度變化特性
  • 最大連續電流：ID隨殼溫TC變化曲線
  • 柵極電荷特性：Qg、Qgs、Qgd測試波形
  • 電容特性：Ciss/Coss/Crss隨VDS變化曲線
  • 安全工作區：SOA曲線（直流/脈沖模式）
  • 體二極管特性：正向?qū)ㄅc反向恢復特性
  • 瞬態熱阻抗：結到殼熱阻隨脈沖持續時間變化曲線

8. 測試電路與波形

  • 柵極電荷測試電路及波形（Qg、Qgs、Qgd）
  • 阻性負載開關測試電路及波形（td(on)/tr/td(off)/tf）
  • 無鉗位感性開關（UIS）測試電路及雪崩能量計算方式
