BMS的保護機制依賴于其內部一系列精密的電子元件，包括控制IC、MOS開關、保險絲Fuse、NTC熱敏電阻、TVS瞬態電壓抑制器、電容以及存儲器等。這些元件協同工作，共同構成了BMS的保護體系。工作原理：通過實時監測電池狀態，及時發現異常情況，并迅速啟動保護措施，以確保電池的安全與穩定。

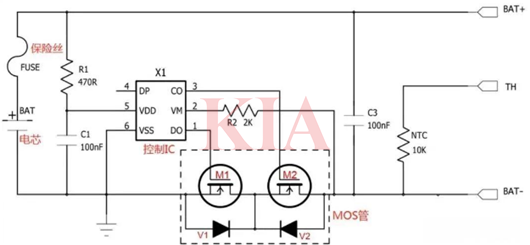

圖中，控制IC通過操控MOS開關來達成電路的接通與斷開，從而保障電路的安全，而FUSE則在此基礎上提供了進一步的保護。此外，TH代表溫度檢測，其內部集成了一個10K NTC熱敏電阻，負責實時監測溫度變化。NTC熱敏電阻主要用于感知溫度，而TVS瞬態電壓抑制器則主要用于抑制浪涌電壓。

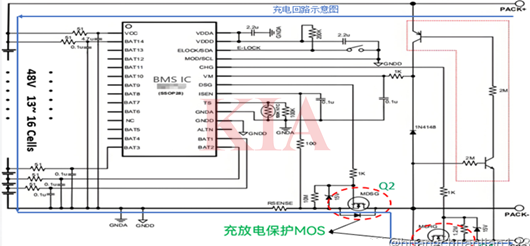

BMS控制板原理圖
MOSFET在BMS中的安全保護
過電流保護：預設電流超過保護閾值及延時時間，MOSFET關斷，防止外部短路損壞負載，有效地防止過大電流損壞電池；
過充電保護：充電電壓高于上限時，MOSFETQ1斷開充電回路；
過放電保護：放電電壓低于下限時，MOSFET Q2斷開放電回路；
過溫保護：溫度高于或低于正常范圍時，MOSFET關斷，禁止充、放電。
MOSFET在BMS中的過流保護
在過流保護（短路保護可以認為是非常大的電流保護）過程中，由于整個環路的內阻比較?。?00mR左右），所以短路電流會非常大，幾百安培甚至幾千安培。因此需要在極短的時間（100ms以內甚至更短）內關閉放電MOS管，電流會經歷從大瞬間變小，乃至為零的過程。
