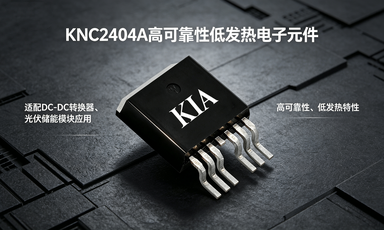

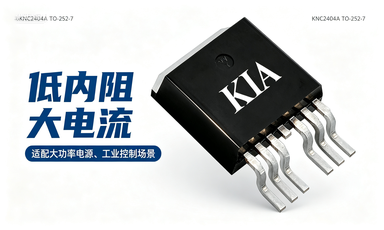

【KIA 原廠】KNC2404A 40V/190A 低內阻 MOSFET
信息來源：本站 日期：2026-05-29
TO-252-7 大散熱封裝｜2.2mΩ 低內阻｜190A 大電流｜高雪崩｜原廠直供
| 一、產品核心特性 | |
|---|---|
| 低導通電阻 | Rds(on)=2.2mΩ(典型值)@VGS=10V |
| 環保特性 | 無鉛綠色器件，符合RoHS標準 |
| 性能優勢 | 極低導通損耗，高雪崩電流能力 |
| 二、典型應用場景 | |
| 應用領域 | 電源供應器、DC-DC轉換器、工業控制 |
| 三、引腳配置（TO-252-7封裝） | |
| 引腳1 | Gate（柵極） |
| 引腳2/3/5/6/7 | Source（源極） |
| 引腳4 | Drain（漏極） |
| 四、絕對最大額定值 | |
| 漏源電壓VDS | 40V |
| 柵源電壓VGS | ±25V |
| 連續漏極電流ID(Tc=25℃) |
硅限制：190A 封裝限制：120A |
| 連續漏極電流ID(Tc=100℃) | 109A |
| 脈沖漏極電流IDP | 480A |
| 雪崩電流IAS(L=0.5mH) | 46A |
| 單脈沖雪崩能量EAS(L=0.5mH) | 529mJ |
| 功耗PD(Tc=25℃) | 123W |
| 功耗PD(Tc=100℃) | 82W |
| 存儲/工作結溫范圍 | -55℃~+150℃ |
| 五、熱特性參數 | |
| 結-殼熱阻RθJC | 1.02℃/W(典型值) |
| 結-環境熱阻RθJA | 80℃/W(典型值) |
| 六、電氣特性參數(TA=25℃) | |
| 漏源擊穿電壓BVdss | 40V(最小值，VGS=0V,IDS=250μA) |
| 零柵壓漏極電流IDSS | ≤1μA(最大值，VDS=64V,VGS=0V) |
| 柵極閾值電壓VGS(th) | 2~4V(最小值/最大值，VDS=VGS,IDS=250μA) |
| 柵極漏電流IGSS | ±100nA(最大值，VGS=±25V,VDS=0V) |
| 導通電阻Rds(on) | 2.2~3.5mΩ(典型2.2mΩ，VGS=10V,IDS=30A) |
| 正向跨導Gfs | 135S(典型值，VDS=5V,ID=40A) |
| 體二極管正向壓降VSD | 0.9~1.3V(典型/最大值，ISD=40A,VGS=0V) |
| 體二極管連續正向電流IS | ≤190A(最大值) |
| 反向恢復時間trr | ≤55ns(最大值，IS=40A,dl/dt=100A/μs) |
| 反向恢復電荷Qrr | ≤70nC(最大值，同上條件) |
| 柵極串聯電阻RG | 2.0Ω(典型值，VGS=0V,VDS=0V,F=1MHz) |
| 輸入電容Ciss | 6010pF(典型值，VGS=0V,VDS=25V,F=1MHz) |
| 輸出電容Coss | 1400pF(典型值，同上條件) |
| 反向傳輸電容Crss | 675pF(典型值，同上條件) |
| 開通延遲時間td(on) | 25ns(典型值，VDD=25V,ID=90A,VGS=10V,RG=2.7Ω) |
| 上升時間tr | 102ns(典型值，同上條件) |
| 關斷延遲時間td(off) | 62ns(典型值，同上條件) |
| 下降時間tf | 84ns(典型值，同上條件) |
| 總柵極電荷Qg | 150nC(典型值，VDS=40V,VGS=10V,ID=32A,F=1MHz) |
| 柵源電荷Qgs | 32nC(典型值，同上條件) |
| 柵漏電荷Qgd | 70nC(典型值，同上條件) |
| 七、典型特性曲線說明 | |
| 輸出特性曲線 | 展示不同VGS下ID與VDS的關系，體現低內阻特性 |
| 轉移特性曲線 | 展示不同溫度下ID與VGS的關系，體現溫度穩定性 |
| Rds(on)特性曲線 | 展示Rds(on)隨ID、VGS、溫度的變化趨勢 |
| 電容特性曲線 | 展示Ciss/Coss/Crss隨VDS的變化趨勢 |
| 柵極電荷特性曲線 | 展示VGS隨Qg的變化，體現開關驅動特性 |
| 體二極管特性曲線 | 展示不同溫度下正向電流與壓降的關系 |
| 功耗與電流降額曲線 | 展示器件功耗與電流隨殼溫的變化限制 |
| 安全工作區(SOA)曲線 | 展示不同脈沖寬度下ID與VDS的安全工作范圍 |
| 瞬態熱阻抗曲線 | 展示不同占空比下器件的熱阻抗特性 |
|
一、KNC2404A 產品基礎信息 |
||
|---|---|---|
| 產品型號 | KNC2404A | |
| 封裝形式 | TO-252-7（7腳貼片大功率封裝） | |
| 產品類型 | N溝道增強型MOSFET | |
| 核心規格 | 40V 190A 超低內阻MOS管 | |
|
二、主流產品平替型號對照表（同規格可替代）
|
||
| 品牌 | 競品型號 | 對應規格 |
| 萬代AOS | AON6414 | 40V 180A 低內阻 |
| 萬代AOS | AON6512 | 40V 120A 通用對標 |
| 英飛凌 | IRL3803 | 30V 140A 耐壓偏低 |
| 英飛凌 | IRLMS3803 | 30V 160A 小體積 |
| 安森美 | NTMFS4C06 | 40V 100A 常規款 |
| 國產通用 | AP2404 | 40V 120A 通用型 |
| 國產通用 | CS2404 | 40V 120A 常規內阻 |
| 國產通用 | HY2404 | 40V 120A 標準款 |
| 三、核心參數優勢對比 | ||
| 參數項目 | KNC2404A | 競品平均水平 |
| 耐壓VDS | 40V | 30V-40V |
| 連續電流ID | 190A(硅) / 120A(封裝) | 100A-140A |
| 導通電阻 | 2.2mΩ@10V | ≥2.8mΩ |
| 雪崩能量EAS | 529mJ | ≤300mJ |
| 封裝結構 | TO-252-7 大散熱 | 普通TO-252 散熱弱 |
| 可靠性 | 100%雪崩測試 | 部分批次測試 |
| 四、官網官方KNC2404A介紹 | ||
| 型號 | KNC2404A（TO-252-7） | |
| 短標題 | 40V190A大功率MOSFET 低內阻大電流 | |
| 產品賣點 |
TO-252-7七腳貼片封裝 2.2mΩ超低導通電阻 190A超大電流承載能力 529mJ高雪崩能量 發熱低、損耗小、壽命長 散熱結構升級 穩定性更強 |
|
| 適用場景 |
大功率電源、DC-DC轉換器 電機驅動、電池保護板 工業控制、光伏儲能模塊 大功率快充、逆變器設備 |
|
| 宣傳口號 |
國產替代優選 大電流MOS管標桿 交期穩定 價格優勢 原廠直供 |
|
| 五、痛點解決方案 | ||
| 客戶痛點 | 我司產品解決方案 | |
| 電流不足帶載弱 | 190A大電流 滿足大功率需求 | |
| 內阻高發燙嚴重 | 2.2mΩ超低內阻 溫升更低 | |
| 進口貨期長價高 | 國產原廠 現貨穩定 性價比高 | |
| 散熱差易炸管 | TO-252-7封裝 散熱結構強化 | |
